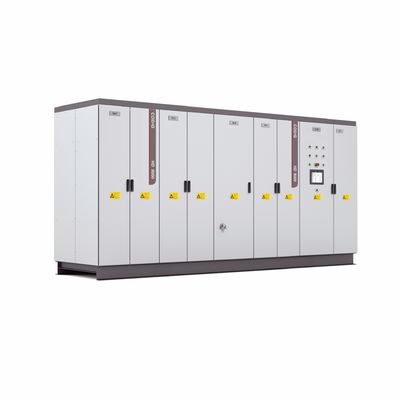

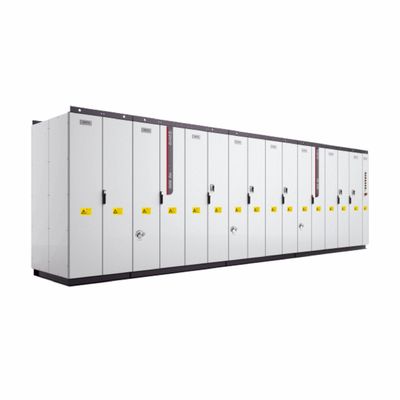

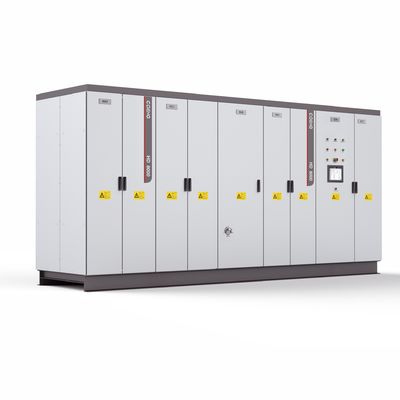

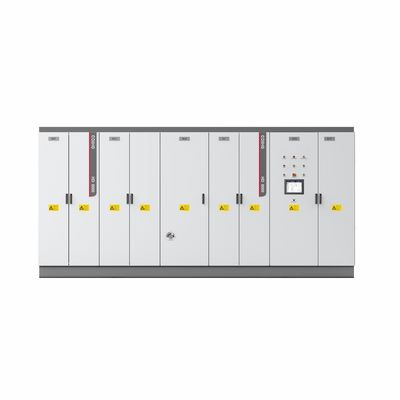

HD8000 中電圧 エンジニアリング VFD システム 高電力 Vfds
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | COENG |
| 証明 | CE |
| モデル番号 | HD8000 |
| 最小注文数量 | 1 |
| パッケージの詳細 | 木製ケース |
| 受渡し時間 | 10-30working幾日 |
| 支払条件 | L/C,T/T,ウェスタンユニオン |
| 供給の能力 | 20000SETS/YEAR |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 電力網側名電圧 | 2: 1900V 3: 3300V 6: 6600V A: 10kV | モーター側の名電圧 | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| パワー | 10: 10MVA | 修正方法 | P:PWM D:ダイオード基本直線 |
| 公共バス修正方法 | 空白: 単行直し 2: 双重直し | 公共バスインバーター方法 | 空白:単機D:ダブルインバーターT:トリプルインバーター |
| ハイライト | HD8000 VFDシステム,vfds,中圧 VFD システム |
||
製品の説明
HD8000 中電圧エンジニアリング VFDシステム 高功率 VFDシステム 変頻駆動変換器
HD8000 中電圧エンジニアリング VFDシステム 高功率 VFDシステム 変頻駆動変換器
製品紹介
HD8000シリーズのVFDは,AC-DC-ACコンバーターとDC-AC共通DCバス多軸モーター駆動ユニットを含む高功率駆動システムである.最大電力は,単一のマシンで30MVA,並行操作では60MVAに達するモジュール式ハードウェアとエンジニアリングソフトウェアの設計
概念によって様々な複雑な条件で動作することができます.
HD8000シリーズのVFDは,プレスパックIGCTとダイオードと液体冷却方法を採用し,機械全体がIP54の保護レベルを満たし,環境に適応し,高い信頼性を持っています.優れた熱消耗性能と小容量2つの四角形と4つの四角形の整形ソリューションがあります.
- 特徴:単軸/多軸駆動,IP54保護,二四角/四四角
- デザイン:モジュール式設計
- 修正:多パルス基本直線,スマート直線,PWM直線
- 圧率:1900V3000V (3300V), 6000V (6600V), 10000V
- 最大出力:30MVA (単体) 60MVA (平行)
- 対応するモーター:不同期インダクションモーター,永久磁石同期モーター,電気刺激同期モーター
- 制御方法:V/F センサー付きのクローズループベクトル制御 センサーなしのオープンループベクトル制御
- 冷却:水冷却
製品申請
- 金属工学
- 石油・ガス輸送
- テストプラットフォーム
- 再生可能エネルギー
- 鉄道輸送
- 鉱業とリフティング
- 海洋機器
- LNG
- 電力源
- エネルギー 貯蔵
テクニカル仕様
| HD8000 テクニカル仕様 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R 基礎的なエティフィケーション | 入力電圧 | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| 入力周波数 | 45Hzから66Hz | |||||||||||||
| 過負荷 | 110%@電流, 120%@電流 60s | |||||||||||||
| E についてffiサイエンシー | ≥99% | |||||||||||||
| パワーファクター | ≥0.95 (名電流,2%のAC入力反応器で装備) | |||||||||||||
| 保護 | 過負荷保護,過熱保護,短回路保護,故障予備判断など | |||||||||||||
| RecPWM 関連性 |
入力周波数 | 45Hzから66Hz | ||||||||||||
| 過負荷 | 110%@電流, 120%@電流 60s | |||||||||||||
| E についてffiサイエンシー | ≥98.5% | |||||||||||||
| パワーファクター | 調整可能 (デフォルト 1) | |||||||||||||
| 保護 | 過負荷保護,過熱保護,短回路保護,故障予備判断など | |||||||||||||
| インバーター | 出力電圧 | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| 最大出力周波数 |
110Hz |
|||||||||||||
| 速度安定精度 | OLVC: 0.01%,CLVC: 0.01% | OLVC: 0.01%,CLVC: 0.01% | ||||||||||||
| 速度パルス | OLVC: 0.2%,CLVC: 0.1% | OLVC: 0.4%,CLVC: 0.2% | ||||||||||||
| スタートトルク | OLVC: 150%,CLVC: 200% | OLVC: 130%,CLVC: 150% | ||||||||||||
| トーク制御 | V/F: はい,OLVC: はい,CLVC: はい | V/F: はい,OLVC: はい,CLVC: はい | ||||||||||||
| トークの精度 | OLVC: 5%,CLVC: 2% | OLVC: 5%,CLVC: 2% | ||||||||||||
| トルク応答時間 | OLVC: 5ms,CLVC: 5ms | OLVC: 5ms,CLVC: 5ms | ||||||||||||
| 回転応答時間 | OLVC: 100ms,CLVC: 100ms | OLVC: 150ms,CLVC: 150ms | ||||||||||||
| ダイナミック・ドロップ・エクベランス | OLVC: 0.5%*s,CLVC: 0.25%*s | OLVC: 1%*s,CLVC: 0.5%*s | ||||||||||||
| 過負荷 | 110%@定位電流, 120%@定位電流 60s | |||||||||||||
| 環境 | 温度 | 入口温度 ≤40 | ||||||||||||
| 高さ | ≤4000m (2000m~4000m) 減算 | |||||||||||||
| メカニカルデータ | 知的財産保護 | IP54 | ||||||||||||
| 冷却 | 水冷却 | |||||||||||||
| 耐腐食性 | C4-M | |||||||||||||
| HD8000シリーズ選択表 | ||||||||||||||
| モジュール | 電力網の電圧 | モーターの電圧 | パワー | 格付け | マックス f | サイズ (W*D*H) (mm) | 注記 | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | 水冷蔵庫が含まれています | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000〜6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
製品特性
エンジニアリング設計概念
特徴
■IP54保護により,システムは環境に非常に適性がある
■ システム停止時間の確率を減らすために重要なコンポーネントの冗長設計
■ 高度なIGCTと電源システムの超高い信頼性を可能にするタイリスター
超高電源密度を持つシステムを作る
· 一流の防災障害システム
· 顧客に完全なデータを提供するための強力な監視システム
● 余分なアクセサリー
保護
■ IGCTの先行判断+保護技術によるブリッジ回路腕
高電流停止動作を禁止するAC端電流の瞬間の値のリアルタイム検出
優れたコントロール
· 電動とブレーキエネルギーフィードバックに対応するための4つの四角関数による二重操作
● 機械的共鳴を抑制するシステムの要求を満たすための高速トルクダイナミック応答
■モーターは,鉄鋼のローリング,リフトなど,高性能要件を満たすために,同期的にセクションに調節されます.
■様々なモーター (インダクションモーター,永久磁石同期モーター,電気刺激同期モーターなど) に適応
過負荷曲線
■ 110%@ランテッド電流, 120%@ランテッド電流 60s
エンジニアリングデザイン
モジュール式設計
· 知的故障診断システム,迅速な位置決定
■ 鍵となる部品のモジュール設計,高一貫性,高信頼性
· 便利なメンテナンス
密集的な地震設計
●IEC60721 3M5 メカニカル条件 安定した動作
· 精密 な 機械 的 設計 が 地震 に 強い 耐性 を 保証 し ます
カスタマイズできる通信プロトコル
既存の通信プロトコルをサポートし,内蔵PLCとのシームレスな接続を実現し,交換と保守に便利です.
· フィールドバスをサポートする: Profibus,Profinet,CANopen,DeviceNet,ControlNet,Modbus RTU,インダストリーEthercat,Profinet IO,EtherNet/IP,Modbus TCP
HD8000の信頼性保証
標準化生産と工場試験
■ 試験プロセスは自動制御され,全プロセスは追跡可能
●すべての製品は出荷前に100%Vと100%Pnの老化テストに耐える
● 生産効率を確保するための完璧なMES管理システム
ドライブフルロードテストの異なる電圧レベルと異なる直流モードを満たすことができるため,製品の品質を保証することができます.
HD8000 の速速デバッグ ソフトウェア
ソフトウェアには,バッチパラメータ設定,バッチパラメーター設定,バッチパラメータ設定,バッチパラメータ設定,バッチパラメータ設定,バッチパラメータ設定,バッチパラメータ設定,バッチパラメータ設定,バッチパラメータ設定,バッチパラメータ設定など,多くのプロのデバッグ機能があります.欠陥データダウンロードと波形分析ソフトウェアはシリアル通信やイーサネット通信をサポートしているため,ソフトウェアはシリアル通信を通じてVFDを維持することができます.またはEthernet経由で中央制御室でVFDを維持.
