HV500 VFD 変速周波数駆動インバーター ベクトル制御周波数インバーター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | COENG |
| 証明 | EC |
| モデル番号 | HV500 |
| 最小注文数量 | 1 |
| パッケージの詳細 | カートン、合板の箱 |
| 受渡し時間 | 10-30working幾日 |
| 支払条件 | L/C,T/T,ウェスタンユニオン |
| 供給の能力 | 20000SETS/YEAR |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保護度 | IP20 | 冷却方法 | 強制冷却 |
|---|---|---|---|
| 効率性 | 5.5kW~22kW: ≥93% 30kW以上: ≥95% | 入れられた電圧 | 200V (-15%) ~240V (+10%) 3Phase, 380V (-15%) ~480V (+10%) 3Phase, 500V (-15%) ~690V (+10%) 3Phase |
| 入力頻度 | 50Hz/60Hz±5% | 出力電圧 | 0V~入力電圧 |
| 出力周波数 | 0Hz~500Hz | ||
| ハイライト | 可変的な頻度ドライブ インバーター,HV500 変頻駆動,ベクトル制御周波数インバーター |
||
製品の説明

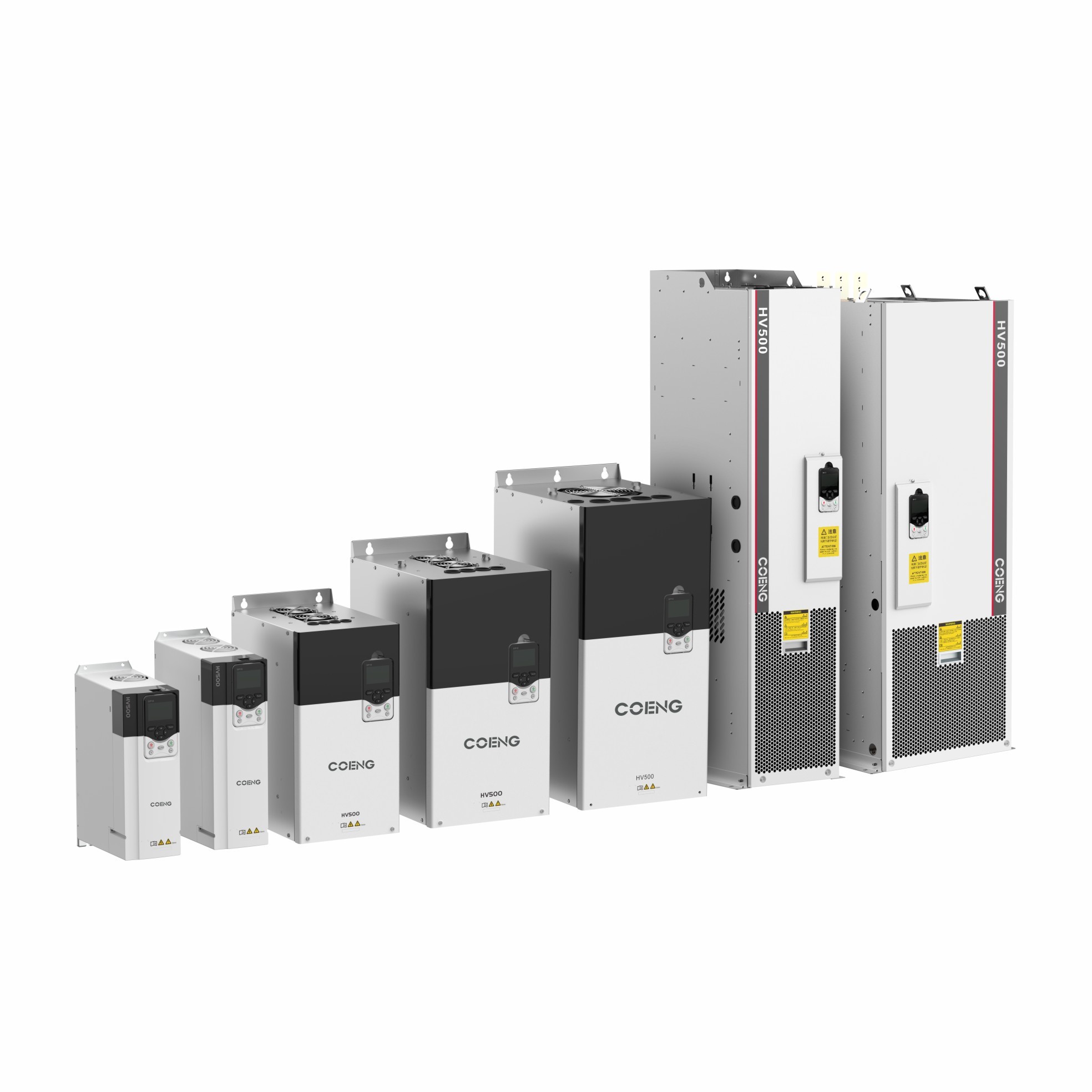

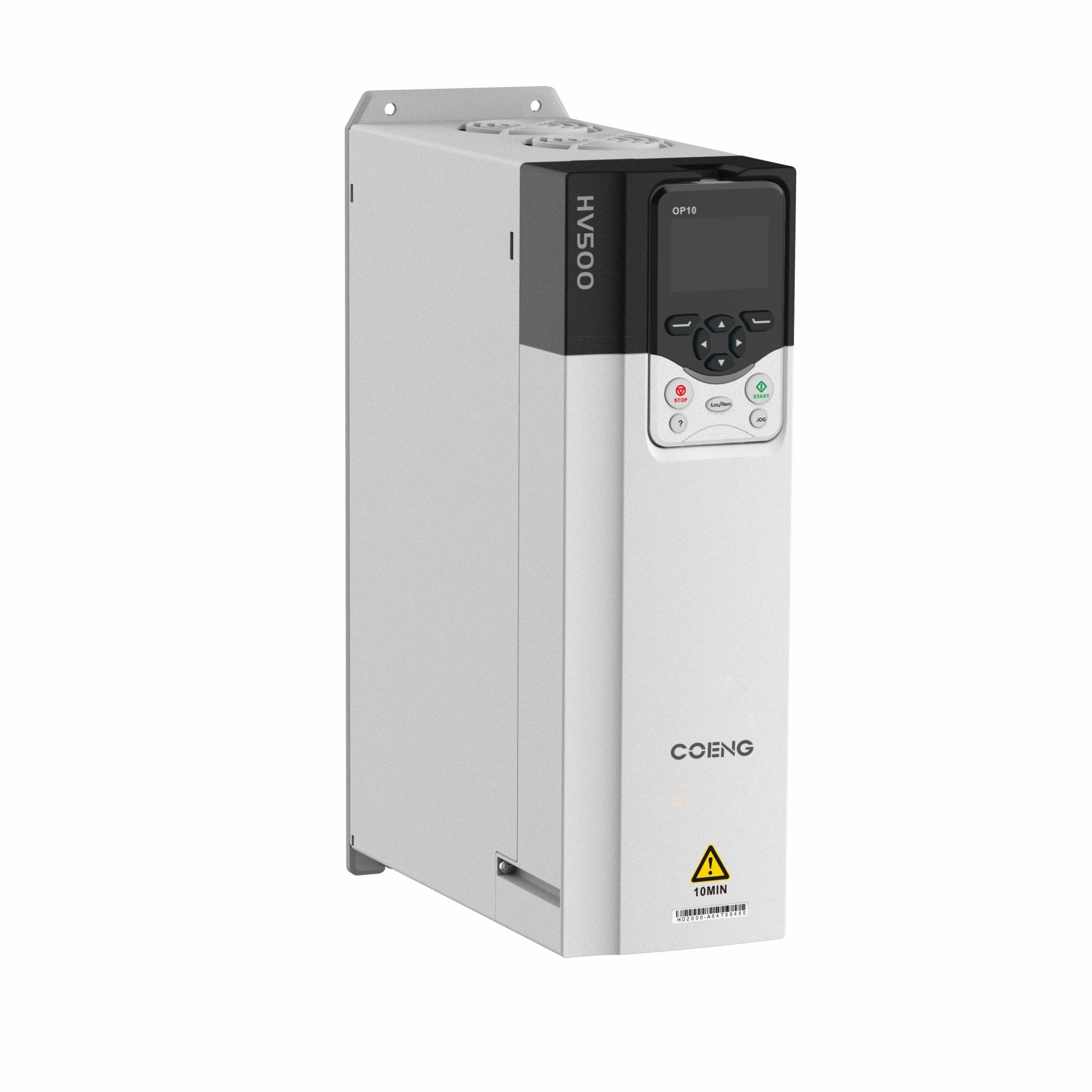

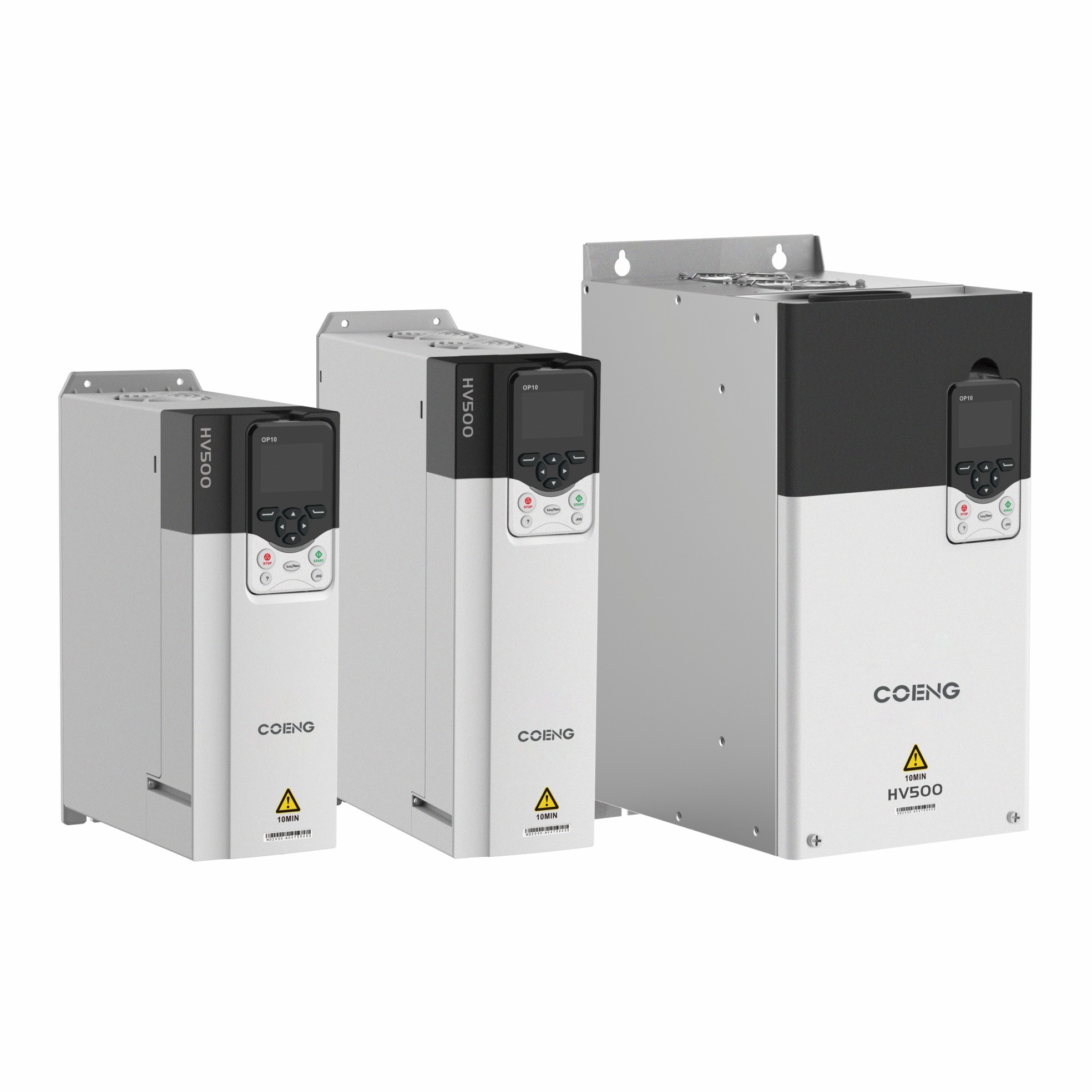

HV500 高性能 VFD 変数周波数駆動変換 ベクトル制御周波数インバーター
製品説明
HD2000の優れた制御性能に基づいて,HV500は高性能のVFDで,製品コンセプトは中高級産業用および単駆動用向けに.
HV500は,金属工学,リフティング機器,造紙,化学,鉱業,繊維,陸上電力,エネルギー貯蔵業界で広く使用されています.
製品特徴
HV500 VFD の特徴
耐久性
負荷操作中に3M3の機械的な振動を満たし,自動車,金属工学など,厳しい振動状況における製品の耐久性を向上させる.
■ 敏感な部品から分離された独立気道設計と厳しい環境への適応性を向上させる
■ 組み込みダイナミック・ジャンクション・温度モデル,ユニークなショート・サーキット,その他の保護技術,製品の安全性を高める
●3つの反塗料と自動噴霧,単板と完全な機械は完全に自動測定100%老化テスト,製品品質の包括的な保護
HV500 VFD の特徴
汎用性
CE,cULus,STO 国際認証標準,RoHSに準拠する
●オープンループ V/F,オープンループベクトル制御 (OLVC) 閉ループベクトル制御 (CLVC)
■ 常磁気同期モーター,電動刺激同期モーター,その他のモーター駆動制御のサポート
幅広く入力電圧,サポート 220V (200~240V), 380V (380~480V) と 690V (500~690V)
■プロフィブス,CANopen,Ethercat,プロフィネットIOおよびModbusをサポートする
実行可能性
・ 外部の24V DC入力電源,安全で迅速なデバッグとアプリケーションをサポート
· 組み込みブレーキユニット 簡単に配線し,設置スペースを節約
・"ブック"型の設計,シームレスなサイドバイサイド設置,設置スペースの節約
LCDディスプレイパネル,サポートAPPとhopeInsightソフトウェア,スマート接続とモニタリング,オンライン開始およびデバッグ
優良 な 制御
主 と 奴隷 の 支配
マスター・スレーブ制御機能は,主にマルチマシン向けに設計され,ドライブアクチュエータの硬いおよび柔軟な接続をサポートします.マスターは速度を制御し,奴隷はトルクを制御します.柔軟な接続では,マスターとスレーブの両方が速度を制御することができます.マスター-スレーブ制御モードでは,外部制御信号はマスターに接続され,マスターが制御します.
シリアル通信リンクを介して奴隷.
トークレスポンス
技術的な
トーク制御モードでトルクを増やす,現在の応答時間 2ms
互換性がある
■興奮電流とトルク電流は高度に分離され,高い負荷容量,幅広い速度調節範囲,優れたダイナミックレスポンス
磁気連鎖の観測と速度推定に関する主要な技術点
磁気連鎖観測機を用いることでモーター回転とステータの抵抗は,ステータの電流の推定誤差とローターの磁気鎖の推定に応じて適応的に識別されます.
・正確な磁気連鎖観察と速度推定モデル,OLVC制御モードで保証される0.5HZ 150%高いスタートトルク,またオープンリングゼロスピードホーバー機能
スピードデバッグソフトウェア
VFDは光ファイバー経由でPCに接続されている.ソフトウェアは,バッチパラメータ設定,故障データダウンロード,波形分析,高速オシロスコープと多数の編集機能ソフトウェア
シリアル通信やイーサネット通信をサポートし,ソフトウェアがシリアル通信でインバーターを維持できる.インバーターのイーサネット保守を通じて図表は次のとおりです
操作パネル
高性能トランスミッション製品のために独立して開発されたスマートオペレーターパネルで,
2種類に分かれます Wi-Fi機能と Wi-Fi機能なしです
高性能で単一トランスミッションで 多 VFD システムに便利に適用できます システムを監視し調整できます
アクセサリー
| 選択可能 | モジュール | 機能 |
| キーボードベース | HVKMB | 状況に応じて,ベースは指定された位置にインストールされ,ドライブ キーボードで操作できます |
| 通信アダプタ | HVCOM-USB | このオプションを通じてコンピュータとの高速通信を達成することができます |
| Profibus-DP 拡張カード | HVCOM-DP | インターバーターの監視と診断を完了することができます. |
| ABZ増分コード ディスク拡張カード |
HVPG-ABZ | コードディスク拡張カード,ABZ信号出力のためのインクリメンタルコードディスク,電源プログラム制御,コードディスクの互換性のある単一/双極出力 |
| 拡張カードを開く | HVCOM-CAN | インバーターのモニタリングと診断を満たすことができます. |
| 3相電圧 検出モジュール |
HVVMU | 三相電圧の検出,それは永久磁気同期モーターに使用することができます ソフト・スタート・グリッド,速度追跡,その他の機能 |
テクニカル仕様
| テクニカル仕様 | ||
| 入力/出力 パワー |
入力 Uin | 200V (-15%) ~240V (+10%) 3フェーズ,380V (-15%) ~480V (+10%) 3フェーズ 500V (-15%) ~690V (+10%) 3フェーズ |
| 入力頻度 | 50Hz/60Hz±5% | |
| Uin の 不均衡 程度 | ≤3% | |
| 出力 Uout | 0V~インプットUin | |
| 出力周波数 | 0Hz~500Hz | |
| コントロール パフォーマンス |
エンジンの種類 | アシンクロン/シンクロン |
| 制御方法 | V/F,OLVC (オープンループベクトル制御),CLVC (クローズループベクトル制御) | |
| スピード規制範囲 | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| スタートトルク | VF: 100% (0.5Hz),OLVC: 150% (0.5Hz),CLVC: 180% (0Hz) | |
| トークの精度 | ≤5%,ベクトル制御 | |
| トークパルス | ≤5%,ベクトル制御 | |
| 速度制御の精度 | OLVC 0.2%,CLVC 0.01% | |
| トークレスポンス | < 5ms ベクトル制御 | |
| ダイナミック・スピード・リダクション | OLVC<0.5%*s,CLVC<0.3%*s | |
| 加速と減速時間 | 0.0s~3200.0s,0.0分~3200.0分 | |
| トークリフティング | 00.0%~30.0% | |
| 過負荷 | 重荷適用 150% 1分/5分,軽荷応用 110% 1分/5分 | |
| V/F曲線 | 複数の方法:線形V/F曲線,5種類のトルク減速特性の曲線モード (2.0パワー,1.8パワー,1.6パワー,1.4パワー,1.2パワー),ユーザー定義のVF曲線 | |
| 入力周波数精度 | デジタル: 0.01Hz アナログ: 0.01Hz | |
| コントロール パフォーマンス |
加速と減速曲線 | ストレート,S曲線 |
| 多速ステップ操作 | 16 速度のステップ 制御端末による操作 | |
| 自動電圧調整 (AVR) |
電力網の電圧が一定の範囲内で変化するときに自動的に出力電圧を恒定に保つ | |
| 固定長さ | セットと固定長度制御 | |
| 内蔵PID | 簡単に構築できる 閉ループ制御システム | |
| 強化機能 | 自由機能ブロック | |
| 入力/出力 パワー |
設定頻度 | キーボア,上下端末,多速ステップ操作,端末パルス,コム |
| アナログ入力端末 | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| デジタル入力端末 | DI1-DI6, 6つのプログラム可能なデジタル入力端末,オプトコップラー隔離,排水/ソース入力に対応する | |
| デジタル入力/出力端末 | DIO1:高速パルス出力,通常の入力/出力; DIO2:高速パルス出力,通常の入力/出力 | |
| アノログ出力端末 | 2本の弦 0V~10V/0 (4) mA~20mA | |
| リレー出力 | 2 文字列 連絡型 形式C | |
| モーター温度検出 | サポート PT100/PT1000/KTY84 | |
| STO インターフェース | SIL3/PLe 安全トルク停止機能 | |
| コム | 議定書 | Modbus RTU (標準),Pro ibus,CANopen,pro inet,Devicenet,Ethercat について |
| 環境 | 高さ | 低減操作なし 高さ2000m以内; 2000m~4000m,100m上昇ごとに,低減1% (現在) |
| 操作温度 | -25°C~+40°C (40°C~55°C 降温) | |
| 湿度 | 15%~95%,冷却なし | |
| 振動 | 3M3,IEC60721-3-3 | |
| 貯蔵温度 | -40°C~+70°C | |
| 操作場所 | 室内 直接太陽光や燃えるような腐食性ガス,液体,導電性粒子は不要 | |
| アクセサリー | コードカード,通信拡張カード,電圧検出カード | |
| 保護機能 | 短回路,電流過剰,過負荷,超電圧,低電圧,相損失,高温,外部の故障など | |
| 効率性 | 5.5kW~22kW: ≥93% 30kW以上: ≥95% | |
| 設置方法 | キャビネット | |
| 保護度 | IP20 | |
| 冷却 | 強制空気冷却 | |
