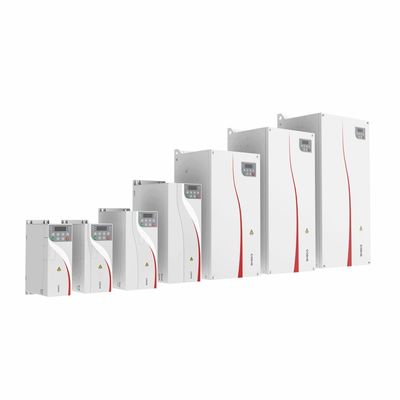

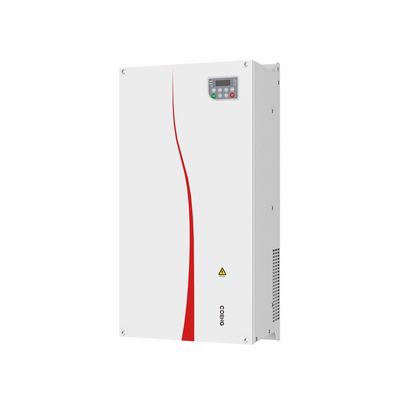

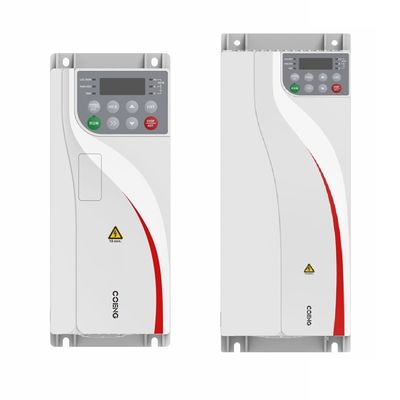

HV510 380V VFDドライブ 空気冷却 変動周波数ドライブ 円滑で安定した動作
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | COENG |
| 証明 | EC |
| モデル番号 | HV510 |
| 最小注文数量 | 1 |
| パッケージの詳細 | カートン、合板の箱 |
| 受渡し時間 | 10-30working幾日 |
| 支払条件 | L/C,T/T,ウェスタンユニオン |
| 供給の能力 | 20000/セット |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 入力電圧 | 380V (-15%) - 480V (+10%),三相 | 入力電力の周波数 | (50Hz/60Hz) ± 5% |
|---|---|---|---|
| 入力電圧の不均衡 | ≤3% | 出力電圧 | 0V入力電圧 |
| 出力周波数 | 0Hzから1500Hz | 保護基準 | IP20 |
| 冷却方法 | 空気冷却 | 湿度 | 15%~95%,冷却がない |
| ハイライト | 380v VFDドライブ,空気冷却 VFDドライブ,空気冷却変頻駆動 |
||
製品の説明
HV510インバータの機能とメリット
HV510 インバータは、特に太陽エネルギー システムなど、さまざまな用途向けに設計された高性能インバータです。その主な機能と利点の概要は次のとおりです。
主な機能
-
高効率変換:
- HV510 インバータは、ソーラー パネルからの DC (直流) を、通常 95% を超える高効率で AC (交流) に変換します。これにより、太陽電池アレイからのエネルギー収量が最大化されます。
-
系統連携運用:
- グリッド接続アプリケーション向けに設計されており、生成された余剰エネルギーをグリッドにフィードバックできるため、ネットメーターによる経済的メリットが得られます。
-
高度な MPPT テクノロジー:
- このインバーターは最大電力点追跡 (MPPT) を備えており、モジュールの電気動作点を調整することでソーラー パネルからの電力出力を最適化します。
-
監視と通信:
- モニタリング機能を備えた HV510 により、ユーザーはモバイル アプリまたは Web インターフェイスを介してパフォーマンス メトリクスをリアルタイムで追跡でき、効率的なエネルギー管理が容易になります。
-
ユーザーフレンドリーなインターフェース:
- 通常、インバータにはセットアップと操作が簡単な直観的なインターフェイスが組み込まれており、設置者とエンドユーザーの両方がアクセスできます。
-
複数の入力チャンネル:
- 複数の入力チャンネルをサポートしているため、柔軟な構成が可能であり、さまざまなソーラー パネル アレイを接続できます。
利点
-
費用対効果が高い:
- HV510 は、エネルギー生産を最大化し、グリッドのフィードインを可能にすることで、電気コストを削減し、迅速な投資収益率を実現します。
-
堅牢な設計:
- 過酷な環境条件に耐えるように設計された HV510 は、多くの場合、IP65 以上の防塵・防水性能など、強化された耐久性と保護機能を備えて設計されています。
-
スケーラビリティ:
- インバーターは大規模な太陽光発電システムに簡単に統合できるため、住宅、商業、産業用途に適しています。
-
強化された安全機能:
- 単独運転防止や過電圧保護などの安全機構を組み込むことで、安全な動作と現地の規制への準拠が保証されます。
-
エネルギー貯蔵システムのサポート:
- 一部のモデルはエネルギー貯蔵ソリューションとの互換性を備えており、ユーザーは需要のピーク時や停電時に使用するために余剰エネルギーを貯蔵できます。
-
持続可能性:
- HV510 は、再生可能エネルギーの利用を促進することで、二酸化炭素排出量の削減と持続可能性の促進に貢献します。
結論
HV510 インバータは、その高効率、高度な機能、堅牢な設計により傑出しており、さまざまな太陽エネルギー用途に最適です。ユーザーフレンドリーな監視オプションを提供しながら、エネルギー生産を最適化する機能により、再生可能エネルギー システムの貴重なコンポーネントとなっています。
可変周波数ドライブ ベクトル インバーターの技術仕様
|
技術仕様 |
||
|
力 |
入力電圧 (Uin) |
380V (-15%) ～ 480V (+10%)、三相 |
|
入力電力 |
(50Hz/60Hz)±5% |
|
|
入力電圧 |
≤3% |
|
|
出力電圧 |
0V入力電圧 |
|
|
出力周波数 |
0Hz～1500Hz |
|
|
コントロール |
モーターの種類 |
非同期モーター/永久磁石同期モーター |
|
制御モード |
V/F、OLVC（開ループベクトル制御）、CLVC（閉ループベクトル制御） |
|
|
速度範囲 |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
始動トルク |
VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC:200%(0Hz) |
|
|
トルク精度 |
≤±5%、ベクトル制御モード時 |
|
|
トルク脈動 |
≤±5%、ベクトル制御モード時 |
|
|
速度の安定性 |
OLVC: 0.2%; CLVC: 0.1% |
|
|
トルク応答性 |
≤ 5ms、ベクトル制御モード時 |
|
|
加減速 |
0.0s～3200.0s; 0.0分～3200.0分 |
|
|
トルクブースト |
0.0%～30.0% |
|
|
過負荷容量 |
G モデル: 150% 1 分/5 分、180% 3 秒/5 分 |
|
|
V/Fカーブ |
直線タイプ、多点タイプ、V/F半分離モード、V/F完全分離モード |
|
|
入力周波数分解能 |
デジタル設定: 0.01Hz;アナログ設定：0.01Hz |
|
|
主要 |
加減速曲線 |
直線、S字カーブ |
|
簡易PLC、多速度リファレンス |
制御端子を通じて 16 の速度セグメントをサポート |
|
|
自動電圧調整 (AVR) |
グリッド電圧が一定の範囲内で変化した場合、出力電圧を自動的に一定に保ちます |
|
|
固定長制御 |
固定長制御 |
|
|
内蔵PID |
閉ループ制御システムを簡単に構築 |
|
|
マルチモーター切り替え |
2 セットのモーターパラメータにより、2 つのモーター間の切り替えが実現可能 |
|
|
仮想IO |
8組の仮想DI/DOによりシンプルなロジック制御を実現 |
|
|
過電圧/過電流ストール制御 |
過電流や過電圧による頻繁なトリップを防ぐために、動作中に電流と電圧を自動的に制限できます。 |
|
|
停電後の再起動 |
停電後の電源再投入時にインバータが自動運転可能 |
|
|
高速電流制限 |
頻繁に起こる過電流故障を回避可能 |
|
|
入力と |
周波数基準モード |

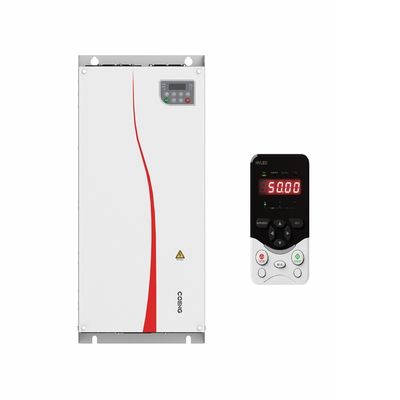

キーパッド、端子UP/DOWN、マルチリファレンス、パルスリファレンス、通信 |
|
アナログ入力端子 |
AI1、AI2：0V～10V/0(4)mA～20mA |
|
|
デジタル入力端子 |

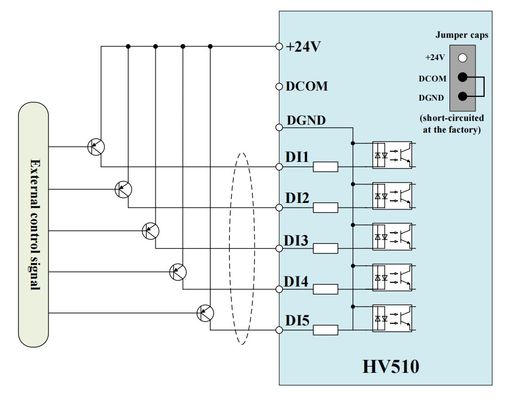

DI1 ～ DI5、光絶縁付きの 5 つのプログラム可能なデジタル入力端子、シンク/ソース入力の両方に対応。 |
|
|
デジタル出力端子 |
オープンコレクタ出力。出力電圧範囲: 0V-24V;電流負荷容量: 50mA。 |
|
|
アナログ出力端子 |
1チャンネル 0V～10V/0(4)mA～20mA |
|
|
リレー出力 |
1 チャンネル Form C 接点、NO+NC |
|
|
対応する |
通信プロトコル |
Modbus RTU (標準構成)。 Profibus-DP、CANopen、Profinet IO、Modbus TCP/IP、EtherCAT、EtherNet/IP (オプション構成) |
|
使用法 |
高度 |
≤1000m: ディレーティングの必要はありません。 1000 ～ 3000m: 100m ごとに 1% ずつ電流ディレーティングが増加します |
|
周囲温度 |
-25°C～+40°C (40°C～55°Cの範囲内でディレーティングが可能) |
|
|
湿度 |
15%～95%、結露なきこと |
|
|
振動 |
3M3、IEC60721-3-3 |
|
|
保管温度 |
−40℃〜＋70℃ |
|
|
手術場所 |
直射日光、可燃性、腐食性のガス、液体、導電性粒子等のない屋内。 |
|
|
オプションのアクセサリ |

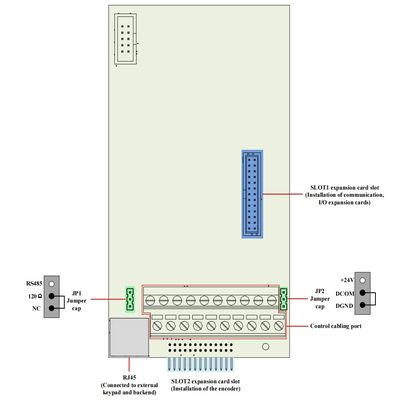

エンコーダカード、通信拡張カード、IO拡張カード |
|
|
保護 |
短絡、過電流、過負荷、過電圧、不足電圧、欠相、過熱、外部故障などに対する保護。 |
|
|
設置方法 |
キャビネット内に設置 |
|
|
保護等級 |
IP20 |
|
|
冷却方法 |
空冷 |
|
