VFDベクトル周波数インバーター 変速周波数変換器 アシンクロンモーター駆動制御用

試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x入力電圧 | 入力電圧: 380V (-15%) から 480V (+10%) 段階:三相 | 入力周波数 | 50Hz/60Hz ±5% |
---|---|---|---|
出力電圧 | 0V~入力電圧 | 出力周波数 | 0°600Hz |
マスター制御モータータイプ | アシンクロンモーター | マスター制御速度範囲 | 1◎10 V/F:1:100 OLVC:1:1000 CLVC |
マスター制御モード | V/F,OLVC (オープンループベクトル制御),CLVC (閉鎖ループベクトル制御) | ||
ハイライト | アシンクロンモーター駆動制御 VFD,変数周波数変換 VFD,ベクトル周波数インバーター VFD |

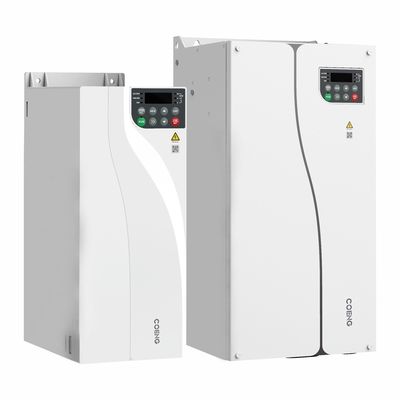

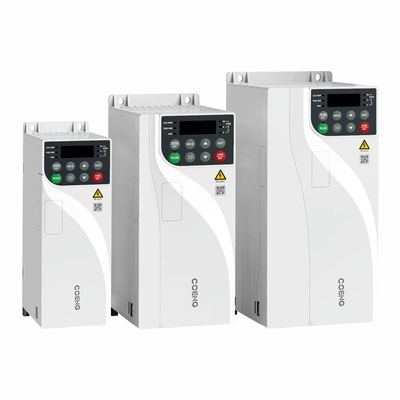

HV350 非同期モータ駆動制御用汎用 VFD ベクトル周波数インバータ可変周波数コンバータ
汎用 VFD ベクトル周波数インバーターの製品説明
汎用 VFD ベクトル周波数インバーターの製品特長
- 革新的な設計により、敏感なデバイスがエアダクトから分離され、さまざまな環境に対するインバータの適応性が大幅に向上します。
- エアダクトはインバーターを塵や雑多な物から保護し、電気的短絡やコンポーネントの損傷などを防ぎます。
- 効率的かつ正確な熱シミュレーション ソフトウェアを適用してインバータの熱信頼性を確保
- 高度な熱試験、検証技術、および装置を採用して、熱設計の理論的結果を検証します。
- 厳格な全負荷および過負荷試験手順と主要コンポーネントの温度上昇に対する厳格な合格基準により、極端な負荷条件下でのインバータの長期信頼性の高い動作をサポートします。
- すべての製品は、製品のすべてのコンポーネントが正常に動作することを確認するために、作業前に高温負荷老化試験に合格しています。
- 回路基板に応じて異なるスプレー戦略を採用でき、回路基板のスプレーの均一性と製品の同じバッチの一貫性を効果的に確保できます。
- 定格電圧:三相380V~480V
- 入力電源周波数:(50Hz/60Hz)±5%
- 許容電圧変動範囲:-15%Vac ~ +10%Vac
- 内蔵の C3 フィルタは、インバータの動作中に生成される高周波高調波を効果的に抑制し、EU EN61800-3 規格の要件を満たします。
- シンプルで使いやすい EMC 接地設計により、接地漏れ電流を効果的に低減します。
- システム認証
- 欧州連合 CE 認証
- ブック型デザインで体積を従来比40%削減
- 複数台のインバータの並列設置に対応
- 三相非同期モーターの駆動制御をサポート
- V/F制御、開ループベクトル制御、閉ループベクトル制御をサポート
- 速度・トルク制御をサポート
- 速度追従機能をサポートし、衝撃電流を低減します。
- モーターパラメータの正確な自動チューニングをサポートし、操作やデバッグを容易にし、より高い制御精度とより速い応答速度を実現します。
- ダイナミック、スタティック、スタティック+ダイナミックオートチューニングを含む包括的なモーターオートチューニング機能
- 包括的なモーター制御モード
- V/Fコントロールモード
- 開ループベクトル制御モード(OLVC)
- 閉ループベクトル制御モード(CLVC)
- 開ループベクトル制御 (OLVC): 0.5Hz で 150%
- 閉ループベクトル制御 (CLVC): 0Hz で 200%
- 軽過負荷容量: 60秒間で定格軽負荷電流の110%、10秒間で定格軽負荷電流の150%
- 重過負荷容量: 60 秒間で定格重負荷電流の 150%、10 秒間で定格重負荷電流の 180%
- 標準インバータの場合、内部 LED キーパッドが利用可能ですが、外部キーパッドはサポートされていません。
- オプションで外部 LED キーボードを追加できます。
- 標準キーパッドとオプションのキーパッドの両方で、パラメータのデバッグ、動作状態の監視、開始/停止制御がサポートされています。パラメータのコピーなど
- オプションの拡張通信カードは、Profibus-DP、Profinet IO、CANopen、Modbus TCP/IP、Ethercat、EtherNet/IP、およびその他のバスをサポートします
- 通信(SLOT1拡張カードスロット)。
- オプションのエンコーダ拡張カード (SLOT2 拡張カード スロット)
- オプションのIOターミナル拡張カード(SLOT1拡張カードスロット、詳細は「オプションのアクセサリ」を参照してください)
- インバータは直流制動をサポートしています。
- 22kw以下のモデルにはブレーキユニットが標準装備されており、30kw~132kwのモデルにはオプションのブレーキユニットが装備されています。
- 制動抵抗器を追加すると、電気設置スペースを節約し、ユーザーの電気コストを削減しながら、制動性能が向上します。
- V/Fに対応 V/Fハーフ分離、完全分離モードに対応
- 定温制御、定圧制御、張力制御などに応用できるプロセスPID制御をサポート
- CLVC モードでモーターのゼロ速度位置ロックを実現する位置ロックのサポート
- 繊維業界で応用可能なウォブル機能をサポート
- ランダムPWM深度をサポートしてモーターノイズを低減
- システムを自動的に OLVC に切り替えるためのエンコーダ冗長動作モードのサポート
- エンコーダ故障時の動作
- モニタリングやパラメータ編集などの機能をサポート
- イベントログと障害記録のサポート
汎用 VFD ベクトル周波数インバーター製品 技術仕様
技術データ |
|||
プロジェクト |
仕様の説明と技術データ |
|
|
電源入力/ |
入力電圧 |
入力電圧: 380V (-15%) ~ 480V (+10%) 相: 三相 |
|
入力電源周波数 |
50Hz/60Hz±5% |
|
|
入力電圧の不均衡 |
≤3% |
|
|
出力電圧 |
OV-入力電圧 |
|
|
出力周波数 |
0~600Hz |
|
|
モーターの種類 |
非同期モーター |
|
|
マスターコントロール性能 |
制御モード |
V/F、OLVC(開ループベクトル制御)、CLVC(閉ループベクトル制御) |
|
速度範囲 |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
始動トルク |
OLVC:150%(0.5Hz)、CLVC:200%(OHZ) |
|
|
トルク精度 |
≤±5%、ベクトル制御モード時 |
|
|
トルクリップル |
≤±5%、ベクトル制御モード時 |
|
|
速度の安定性 |
OLVC、0.2%; CLVC: 0.1% |
|
|
トルク応答性 |
≤5ms、ベクトル制御モード時 |
|
|
加減速時間 |
0.0秒〜3200.0秒; 0.0分~3200.0分 |
|
|
トルクブースト |
0.0%~30.0% |
|
|
過負荷容量 |
G モデル: 150% 1 分/5 分; 180%10秒/5分; P モデル: 110% 1 分/5 分; 150% 10秒/5分 |
|
|
V/Fカーブ |
直線タイプ、多点タイプ、V/F半分離モード、V/F完全分離モード |
|
|
入力周波数分解能 |
デジタル設定:0.01Hz、アナログ設定:0.01Hz |
|
|
加減速カーブ |
直線とS字カーブ |
|
|
主な機能 |
簡易PLC、多速度制御 |
制御端子を通じて 16 の速度セグメントをサポート |
|
自動電圧調整 (AVR) |
グリッド電圧が一定の範囲内で変化した場合、出力電圧を自動的に一定に保ちます |
|
|
固定長制御 |
固定長制御 |
|
|
内蔵PID |
閉ループ制御システムを簡単に構築 |
|
|
マルチモータースイッチング |
2 つのモーターパラメータの 2 つのグループを切り替えて 2 つのモーターを制御します |
|
|
仮想I/O |
シンプルなロジック制御を実現する8グループの仮想DI/DO |
|
|
過電圧/過電流ストール制御 |
運転中の自動電流および電圧制限により、頻繁な過電流または過電圧によるインバータのトリップを防止します |
|
|
停電後の再起動 |
停電・復旧後、一定時間待機してからインバータが自動運転します。 |
|
|
迅速な電流制限 |
インバータで頻繁に発生する過電流障害を回避します。 |
|
|
周波数設定方法 |
キーパッド;端子UP/DOWN;複数の参照。パルス基準。コミュニケーション |
|
|
電源入力/出力 |
アナログ入力端子 |
AI1; AI2:0V~10V/0(4)mA~20mA |
|
デジタル入力端子 |
DI1-DI5、光絶縁を備えた 5 つのプログラム可能なデジタル入力端子、両方と互換性あり |
|
|
デジタル出力端子 |
オープンコレクタ出力。出力電圧範囲: 0V~24V;電流負荷容量: 50mA。 |
|
|
アナログ出力端子 |
1チャンネル 0V~10V/0(4)mA~20mA |
|
|
リレー出力 |
1 チャンネル Form C 接点、NO+NC |
|
|
コミュニケーション |
通信プロトコル |
Modbus RTU (標準構成);プロフィバス-DP;プロフィネットIO; CANopen; Modbus TCP/IP;イーサキャット; EtherNet/IP (オプション構成) |
|
アンビエント |
高度 |
≤1000m: ディレーティングの必要はありません |
|
周囲温度 |
-25℃~+40℃(40~55℃の間でディレーティングを許容して運転) |
|
|
湿度 |
15%~95%、結露なきこと |
|
|
振動 |
3M3、IEC60721-3-3 |
|
|
保管温度 |
−40℃〜+70℃ |
|
|
設置場所 |
屋内、直射日光の当たらない場所、可燃性、腐食性のガス、液体、導電性物質のない場所 |
|
|
オプションのアクセサリ |
エンコーダカード、通信拡張カード、IO拡張カード |
|
|
保護 |
短絡、過電流、過負荷、過電圧、不足電圧、欠相、 |
|
|
設置方法 |
キャビネット内に設置 |
|
|
保護等級 |
IP20 |
|
|
冷却方法 |
空冷 |
|
汎用 VFD ベクトル周波数インバーター製品製品の適用

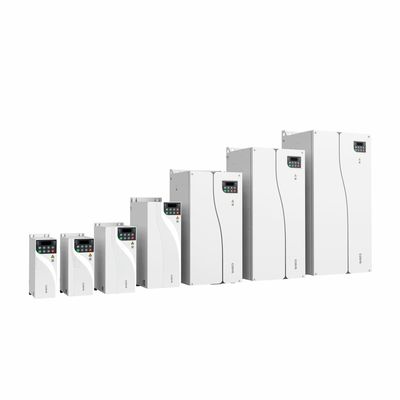

HV350 製品の選択 定格電圧: 三相 380Vac (323V ~ 528V の動作電圧範囲に適しています) |
|||||
モデル |
重負荷 |
軽負荷 |
フレームタイプ |
||
定格電力(kW) |
定格出力電流 |
定格電力 |
定格出力電流 |
||
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
FA |
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
FB |
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
HV350-4T11GB |
11 |
25 |
- |
- |
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
FD |
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
