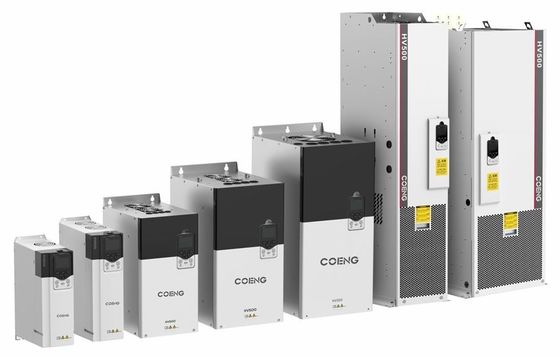

低電圧エンジニアリング 単駆動インバーター 2.2kW-560kW 出力周波数 0~600Hz 出力電圧 0V-入力電圧
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | COENG |
| 証明 | CE |
| モデル番号 | HV350 |
| 最小注文数量 | 1 |
| パッケージの詳細 | カートン、合板の箱 |
| 受渡し時間 | 10~30 営業日 |
| 支払条件 | L/C,T/T,ウェスタンユニオン |
| 供給の能力 | 20000SETS/YEAR |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 入力電圧 | 入力電圧: 380V (-15%) から 480V (+10%) 段階:三相 | 入力周波数 | 50Hz/60Hz ±5% |
|---|---|---|---|
| 出力電圧 | 0V~入力電圧 | 出力周波数 | 0°600Hz |
| マスター制御モータータイプ | アシンクロンモーター | マスター制御速度範囲 | 1◎10 V/F:1:100 OLVC:1:1000 CLVC |
| マスター制御モード | V/F,OLVC (オープンループベクトル制御),CLVC (閉鎖ループベクトル制御) | ||
| ハイライト | 0V単駆動インバーター,2.2kW~560kWの単駆動インバーター,0~600Hz 単駆動インバーター |
||
製品の説明
バックエンドの快速デバッグソフトウェア
パワフルで使いやすい,パラメータ設定,リアルタイムオシロスコップ,故障記録,イベント記録など機能がある.
優れたパフォーマンス
零速度で懸垂する.トーク応答 1-3ms.非常に低い動的速度低下と動的速度低下の相当.優れた強度.オフライン/オンラインの正確なモーターモデル識別.
様々な 必要 が 満たさ れ た
ユーザー体験を向上させる標準LCDパネル,マスター・スレーブ制御機能,拡張可能な通信カード,コードディスクカード,電圧検出カード.
|
テクニカルデータ |
|||
|
プロジェクト |
仕様説明と技術データ |
|
|
|
電源入力/ |
入力電圧 |
入力電圧: 380V (-15%) から 480V (+10%) 段階:三相 |
|
|
入力電力の周波数 |
50Hz/60Hz ±5% |
|
|
|
入力電圧の不均衡 |
≤3% |
|
|
|
出力電圧 |
OV入力電圧 |
|
|
|
出力周波数 |
0~600Hz |
|
|
|
エンジンの種類 |
アシンクロンモーター |
|
|
|
マスター制御の性能 |
制御モード |
V/F,OLVC (オープンループベクトル制御),CLVC (閉鎖ループベクトル制御) |
|
|
スピード範囲 |
1◎10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
スタートトルク |
OLVC: 150% ((0.5Hz),CLVC: 200% ((OHz) |
|
|
|
トークの精度 |
ベクトル制御モードでは ≤±5% |
|
|
|
トーク・リップ |
ベクトル制御モードでは ≤±5% |
|
|
|
速度安定性 |
OLVC 0.2% CLVC 0.1% |
|
|
|
トークレスポンス |
ベクトル制御モードで ≤5ms |
|
|
|
加速/減速時間 |
0.0s~3200.0s; 0.0分~3200.0分 |
|
|
|
トークアップ |
00.0%~30.0% |
|
|
|
過負荷容量 |
Gモデル: 150% 1分5分; 180% 10秒5分; Pモデル: 110% 1分5分; 150% 10秒5分 |
|
|
|
V/F曲線 |
直線型,多点型,V/F半分離モード,V/F完全分離モード |
|
|
|
入力周波数解像度 |
デジタル設定:0.01Hz アナログ設定:0.01Hz |
|
|
|
加速/減速曲線 |
直線とS曲線 |
|
|
|
主な機能 |
シンプルなPLC,多速制御 |
制御端末によってサポートされる 16 速度のセグメント |
|
|
自動電圧調節 (AVR) |
ネットワークの電圧が一定の範囲内で変動するときに自動的に出力電圧を恒定に保つ |
|
|
|
固定長度制御 |
固定長度制御 |
|
|
|
内蔵PID |
簡単に閉ループ制御システムを形成する |
|
|
|
多モータースイッチ |
2つのモーターを制御するための2つのグループモーターパラメータ間の切り替え |
|
|
|
仮想 I/O |
仮想DI/DOの8つのグループで 単純な論理制御が可能 |
|
|
|
超電圧/超電流スタンド制御 |
動作中の自動電流と電圧制限で,頻繁な過電流または過電圧によりインバーターがトリップするのを防ぐ |
|
|
|
停電後再起動 |
自動的に実行する前に,インバータを設定した時間のために待つ |
|
|
|
速流制限 |
インバーターで頻繁な過剰電流の故障を避ける |
|
|
|
周波数設定方法 |
キーボード 端末 UP/DOWN 多重参照 パルス参照 通信 |
|
|
|
入力/出力 |
アナログ入力端末 |
AI1; AI2: 0V~10V/ 0 (4)mA~20mA |
|
|
デジタル入力端末 |
DI1-DI5, 5つのプログラム可能なデジタル入力端末と光隔離 |
|
|
|
デジタル出力端末 |
オープン・コレクター出力,出力電圧範囲: 0V~24V,電流負荷容量: 50mA. |
|
|
|
アナログ出力端末 |
1チャネル 0V ~ 10V/0(4)mA ~ 20mA |
|
|
|
リレー出力 |
1チャネル形式C接触 NO+NC |
|
|
|
コミュニケーション |
通信プロトコル |
Modbus RTU (標準構成); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (オプション構成) |
|
|
環境 |
高さ |
≤1000m: 値下げは必要ない |
|
|
環境温度 |
-25°C+40°C (40~55°C) の間での降温で動作する |
|
|
|
湿度 |
15%~95%,冷却がない |
|
|
|
振動 |
3M3,IEC60721-3-3 |
|
|
|
保存温度 |
−40°C~+70°C |
|
|
|
設置場所 |
室内,日光が直接当たらない,燃やしやすい,腐食性の高いガス,液体,電導性のない |
|
|
|
選択用アクセサリー |
エンコーダーカード,通信拡張カード,IO拡張カード |
|
|
|
保護 |
短路,過電,過負荷,過電圧,過電圧,相損失に対する保護 |
|
|
|
設置方法 |
カビネットに設置する |
|
|
|
保護基準 |
IP20 |
|
|
|
冷却方法 |
空気冷却 |
|
|
一般用途 VFD ベクトル周波数インバーター製品製品申請
繊維,造紙,物件を吊るし,プラスチック,金属製品,印刷と包装,建材,工芸機械,自動生産機器
|
HV350 製品選択 定位電圧:三相 380Vac (323V~528Vの動作電圧範囲に適している) |
|||||
|
モデル |
重荷 |
軽量 |
フレームタイプ |
||
|
定数電源 (kW) |
定位出力電流 |
定数電源 |
定位出力電流 |
||
|
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
FB |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
FD |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P (B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P (B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P (B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P (B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P (B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P (B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P (B) |
110 |
210 |
132 |
250 |
|
