IP20 VFD 荒涼な環境 -25°C~55°C 動作と高空への適応性 湿度 15%~95%

HV610クレーン固有のVFD周波数コンバーター変数周波数駆動

製品説明
HV610シリーズ周波数コンバーターは、リフティング業界向けに開発された特別な周波数コンバーターです。リフティング業界の顧客のアプリケーションニーズをより適切に満たすために、当社の製品は、アプリケーションを持ち上げ、防止防止防止と防止保護を統合するという観点に基づいています。 、スライドフックの保護、ブレーキ制御、減速制限、負荷と速度、マクロパラメーター、およびその他の特別な機能が1つに統合され、リフティング機器の信頼性が高く、効率的で安全で安定した操作が完全に保証されます。

HV610シリーズ周波数コンバーターは、クレーン、鋳造クレーン、スチールコイルクレーン、電気ホイスト、グラブマシン、一般的なクレーン、ポートクレーン、ブリッジクレーン、タワークレーン、鉱業機械、石油掘削リグ、その他のリフティングタイプの負荷で広く使用できます。

製品機能
専門的な特性
アンチウェイコントロール
・その走行速度を制御することにより、スプレッダーのスイング角を制御し、それによりスプレッダーのスイングを抑制し、スムーズな制御と効率的な動作を実現します。
負荷と速度
・機器が最良の作業条件で機能できるように、効率と安全性を考慮して、現在の負荷の変更に応じてリアルタイムで機器の動作速度を調整します
スライドフック保護
・スライディングフックはブレーキプロセス中に検出され、スライディングフックはモーター出力を制御して事故を防ぐために保護されます。
減速制限
・シンプルなポジショニングは、減速制限と停止制限の協力によって達成され、コントロールオブジェクトがプリセットセーフエリアで停止するようにします
ゆったりとしたロープ保護
・アップすると、固定速度で実行され、重いオブジェクトが言及されているかどうかを検出します。重い物体が言及されているかどうかを検出し、ゆっくりと加速して着実に上昇します。
操作レバーゼロリターン検出
・電源を入れるとき、操作レバーのステータス情報は、電源を入れた後の最初の瞬間操作によって引き起こされる危険を回避するために、実行中のコマンドを受け入れるかどうかを選択するために判断できます。
マクロパラメーター
・対応するリフティングメカニズムは、0：リフティングメカニズム、1：翻訳メカニズムなど、リフティングパラメーターマクロ設定値に従って選択できます。
ブレーキ制御
・インバーターが起動して停止すると、ローリングを避けるために周波数と電流を検出することによりブレーキが制御され、それによりシステムのパフォーマンス、安全性、安定性が向上します。

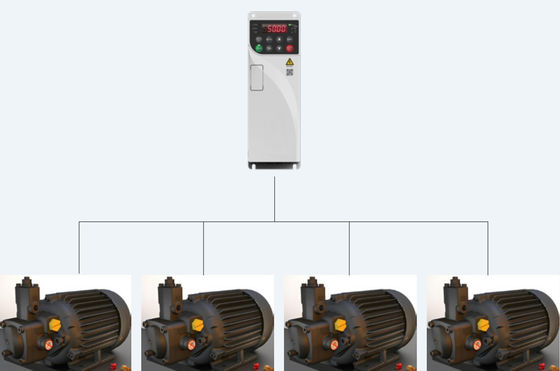

複数のモータースイッチング
・4つのセットのモーターパラメーターを内部的にサポートし、コマンドスイッチングを介して4つの異なるモーターを駆動できます

高い信頼性

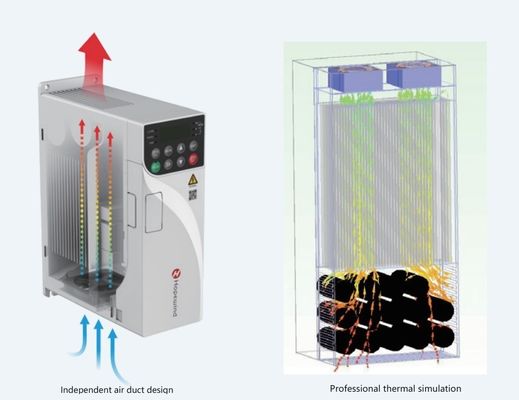

革新的な独立した空気ダクト設計
・マシン全体には独立した空気ダクト設計があり、敏感なコンポーネントはエアダクトから分離されており、環境への製品の適応性が大幅に向上します。
・ほこりや不純物がインバーターの内側に入るのを効果的に防ぎ、電気的短絡、コンポーネントの損傷などによって引き起こされる障害を回避します。
熱設計の概念と専門的な熱シミュレーション分析
・効率的で正確なサーマルシミュレーションプラットフォームソフトウェアを採用して、マシン全体の熱信頼性を確保する
・高度な熱試験と検証技術とデバイス熱デザインの理論的結果を効果的にテストする
厳密なマシン全体の温度上昇テスト
・極端な負荷条件下での長期的な信頼できる操作を満たすために、厳格な全負荷および過負荷検証テスト手順、および主要なコンポーネントの厳密な温度上昇許容基準
・すべての製品は、工場を離れる前に高温荷重老化を受け、傍受デバイスの散在した障害を効果的に防止し、工場を離れる前に製品の品質を確保します。
コンフォーマルアンチペイントの自動噴霧プロセス
・コンフォーマルアンチペイントの自動スプレープロセスを使用して、さまざまな回路板に応じて異なる噴霧戦略を設計し、回路基板の散布の均一性と製品バッチの一貫性を効果的に保証することができます

高い適応性
広い電圧範囲設計
・定格電圧：3相380V ～480V
・入力電力頻度：（50Hz/60Hz）±5％
・許容電圧変動範囲：-15％VAC+10％VAC
ほとんど外部干渉
・ビルトインC3フィルターは、操作中にインバーターによって生成された高周波高調波を効果的に抑制し、の要件を満たすことができます欧州連合EN61800-3標準
・シンプルでフレンドリーなEMC画期的なデザインは、地上漏れ電流を効果的に減らすことができます
構造設計
・ブックタイプの設計、従来のモデルと比較してボリュームを約40％削減する
・マシン全体の並べのインストールを実現できます

優れたパフォーマンス
包括的なモータードライブテクノロジー
・3相非同期モーターと永久磁石同期モーターのサポートドライブ制御
・V/Fコントロール、オープンループベクトル、閉ループベクトル制御をサポートします
・速度とトルクモードのコントロールをサポートします
・サポート速度追跡機能、より小さな衝撃電流
正確なモーター自己学習機能
・モーターパラメーターの自己学習を正確に実行し、操作とデバッグを促進し、制御の精度と応答速度を改善できます。
・さまざまな運動自己学習関数を含む、包括的で豊富な自己学習機能（動的、静的、静的 +ダイナミック）を含む
動的自己学習：ロードセルフラーニングは、高い制御精度要件を持つ場合に適しているため、切断する必要があります。
静的自己学習：機器が設置された後の動的な自己学習を避けるために、モーターを負荷から分離できない状況に適しています。
包括的なモーター制御モード
・V/Fコントロールモード
・オープンループベクトル（OLVC）制御モード
・クローズドループベクトル（CLVC）制御モード
大きな開始トルク
・オープンループベクトル（OLVC）：0.5Hz/150％
・クローズドループベクトル（CLVC）：0Hz/200％
高い過負荷容量
・過負荷容量：60Sで150％の定格電流、10Sで180％の定格電流

便利なデザイン
キーボードの操作
・110kW以下の標準マシンには、内蔵のLEDキーボードが付属されており、外部配線をサポートしていません。 132kW以上の標準マシンには、外部配線をサポートする内蔵LEDキーボードが付属しています。
・110kW以下キーボード外部入力には、独立したLEDキーボードを装備できます
・操作キーボードには、デバッグパラメーター、監視の動作ステータス、開始および停止制御、パラメーターのコピーなどの機能があります。
さまざまな拡張機能
・オプションの拡張通信カードは、PROFIBUS-DP、PROFINET IO、CANO​​PEN、MODBUS TCP/IP、ETHERCAT、ETHERNET/IP、およびその他のバス通信をサポートしています（SLOT1拡張カードスロット）
・さまざまなコードプレートインターフェイスカードのオプションのサポート（SLOT2拡張カードスロット）
・I/Oターミナル拡張カードのオプションサポート（SLOT1拡張カードスロット、詳細については「オプションアクセサリ」端末説明を参照）
注：オプションのI/O端子拡張カードと通信拡張カードは同じ拡張カードスロットにあり、同時にインストールして使用することはできません。
さまざまなアプリケーション機能をサポートします
・周波数コンバーターが起動して停止すると、モーター保持ブレーキを制御できます
・マルチスピード制御機能、制御端子を介して16速動作を実現する
・ゼロサーボ機能、モーターはCLVCモードでゼロ速度位置ロックを実現できます
・ランダムなPWM深さは、モーターの過酷なノイズを改善できます
・エンコーダー冗長操作モード。エンコーダーが故障したときにOLVC操作に自動的に切り替えることができます
バックグラウンドクイックデバッグソフトウェア
・監視、パラメーターの編集、その他の機能により、デバッグとメンテナンスがより便利になります
・イベントの記録と障害記録をサポートし、障害を見えないものにする
信頼できるブレーキ機能
・DCブレーキ機能を使用
・すべてのシリーズには、ブレーキユニットが組み込まれている標準があります
・ブレーキ抵抗器を増やすと、ユーザーの電気設置スペースと電気コストを節約しながら、より良いブレーキ効果を達成できます。


技術仕様
