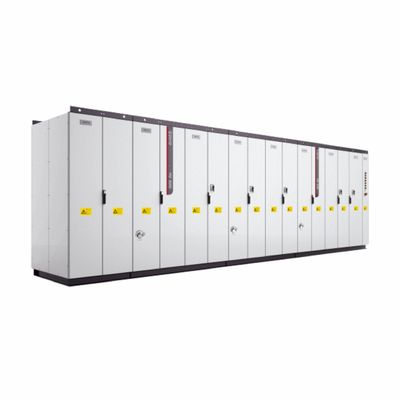

モジュラー設計 VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8シリーズ

  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
起源の場所 中国
ブランド名 COENG
証明 CE, IEC
モデル番号 HD8000-AA30
最小注文数量 1
パッケージの詳細 木製ケース
受渡し時間 10-30working幾日
支払条件 L/C,T/T
供給の能力 20000SETS/YEAR

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
製品設計 モジュール式設計 HMI 15.6インチ 工業用タッチ液晶画面
モーター側定位電圧 10kV 環境 アルティウド ≤4000mm ((2000m~4000m 減量)
電力網側定位電圧 1000V 過負荷曲線 110%@電流, 120%@電流 60s
環境温度 入口温度≤40 修正方法 PWM,ダイオード 基本直線
ハイライト

モジュール式設計 VFD

,

1.65kV モジュラー型 VFD

,

10kVモジュール式 VFD
メッセージ
製品の説明

パフォーマンス特質



信頼 できる 工学 設計



■IGCTの欠陥予備判断とブリッジアーム射撃通過保護技術
• 主要なコンポーネントの冗長性と誤り容認設計
• 両面 の 圧力 接触 電源 装置 の 使用
• IP54 保護設計とC4-M 耐腐蝕設計



簡単 に 保守 する モジュール型 設計



• 主要なコンポーネントのモジュール設計
• 速やかに故障を特定するためのインテリジェント故障診断システム
• 段階モジュールの組み立て/解離に必要な時間はわずか15分



優れた制御性能



• 4つの四面体での操作能力
• 異なるタイプのモーターをサポートする
• 急速な動力トルク応答と扭曲振動抑制
• モーターのセグメンテッド同期調節
選択的調和排除パルス幅調節 (SHEPWM)



高度 な 適応 力



• 単モーター/多モーター駆動配置
●高空設計: 2,000m以内での降水は必要ありません.
• ネットワークの適応性設計,グリッドの不均衡,グリッドのハーモニック,グリッドの周波数の点滅,グリッドの電圧の一時的な低下,および高/低電圧の移動に適応できるようにする



通信 プロトコル & 開始 ソフトウェア



• オプションモジュールによるカスタマイズ可能な通信プロトコルのサポート
• 内部データ,波形,その他の情報のリアルタイムモニタリングのための強力なモニタリングシステム
• hopeInsight Background 迅速な運用ソフトウェア



国際的に先駆的な技術



• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced国際的に先導的な技術として評価されています.

モジュラー設計 VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8シリーズ 0モジュラー設計 VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8シリーズ 1

モジュラー設計 VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8シリーズ 2



主なパラメータ



モデル HD8000シリーズ 中圧エンジニアリングインバーター
基本直線器 入力周波数 45 Hz ~ 66 Hz
基本動力因子 ≥95% (12パルス以上,定電量に基づいて)
2 パーセントの電流入力炉)
PWM直線器 入力周波数 45 Hz ~ 66 Hz
パワーファクター 1 (連続で設定できる)
保護機能 超負荷保護,過熱保護,短回路保護
欠陥予測
インバーター 出力電圧 1: 1.65 kV; 2: 2.4 kV; 3: 3.3 kV; 4: 4.16 kV; 6: 6.6 kV
A: 10kV; B: 13.8kV; C: 19.8kV
出力周波数 0 ~ 110 Hz (より高い出力周波数は必要に応じてカスタマイズできます)
速度安定性 OLVC: 0.2% CLVC: 0.01%
スピード変動 OLVC: 0.4% CLVC: 0.2%
スタートトルク OLVC: 150% CLVC: 200%
トーク制御 V/F:サポートされているOLVC:サポートされているCLVC:サポートされている
トークの精度 OLVC: 5% CLVC: 2% (カスタマイズ可能)
トルク応答時間 ≤ 5 ms
速度応答時間 OLVC: 100 ms CLVC: 100 ms
ダイナミック・スピード・ドロップ・エクベランス OLVC: 0.5%*s CLVC: 0.25%*s
システム 効率性 2つの四角: ≥99% (直流変圧器を除く)
四四角: ≥98.5% (直流変圧器を除く)
温度 水の入口温度 ≤ 35°C (外部水)
高さ ≤ 2000m (2000m ~ 4000m の場合のデレーティングが必要)
IP 評価 IP54
冷却モード 液体冷却
耐腐食クラス C4-M
