1概要
冷式巻き製造には,通常,原料の準備,直し,漬け,巻き,脱脂,焼却 (熱処理),仕上げなどが含まれます.冷式ロールは,熱巻き製品を原材料として使用する.冷たいロールは,冷たいロールの表面が清潔であることを確保するために,冷たいロールの前にリンゴを除去する必要があります.
主動電源と補助電源の周波数変換器の供給者として生産ラインの2つの生産ラインの定時運用と継続的かつ安定した生産を実現するために企業と全面的に協力しました設置・デバッグ,生産保証,技術訓練
2. 周波数変換駆動システム
2段鋼鉄生産ラインの主動モーターと補助モーターは,HD2000シリーズのエンジニアリング周波数変換機で動いています.ドライブ周波数変換器の自動制御システムと通信バスは,現在の主流のProfiNet技術を採用.
プロジェクト北線の主力発電所は,16台の1200kW~2000kWのメインローリングミールと3台のフライングシースを含む.南線の主動力は19 800kW-1500kWのメインローリングミールと3つのフライングシースを含む周波数変換キャビネット200台以上,直線器や補助駆動装置などで,総周波数変換容量は228MWです.
具体的には,HD2000シリーズエンジニアリングの基本直直機ユニット (BRU) +ブレーキユニット +モーター駆動ユニット (MDU) +コードディスクモジュールが使用されています.
インバーターユニットは 業界最大の空気冷却 1.2MWと 1.4MWのモータードライブユニットで 直接動いていますそして各モーター (または単一の巻き込み) は,複数のユニットを並列に使用せずにドライブニーズを満たすことができます.
インバータはキャビネット構成式を採用し,入力装置は入力炉で構成され,出力は出力炉で構成されない.

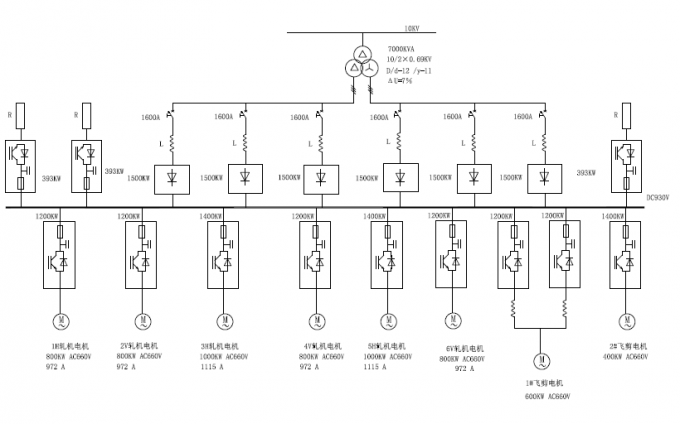

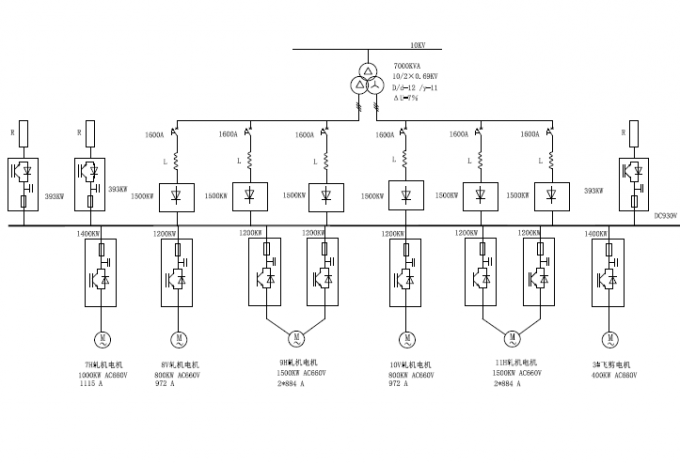

システムの一行図は以下のとおりです (多くの行列が記載されていますが,全部ではありません)
