1概要

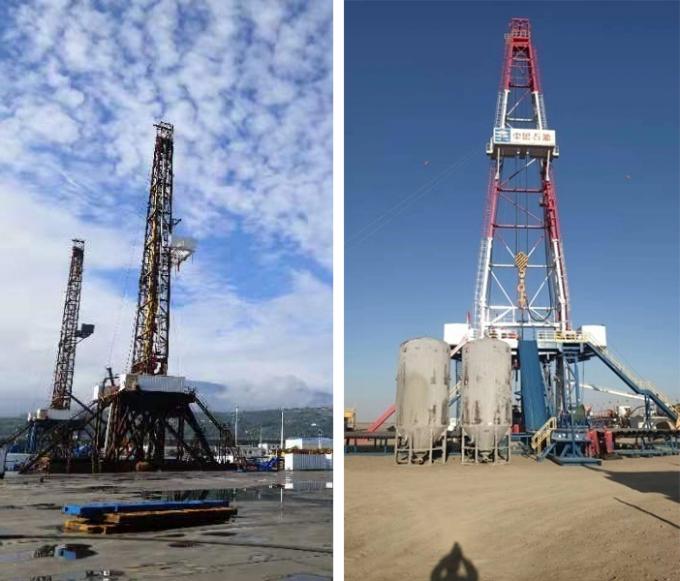

掘削台の周波数変換器の駆動対象は主にウィンチ,ターンテーブル,泥ポンプである.
周波数変換トランスミッション装置は,一般的に共通DCバススキームを採用します.電源ネットワークに接続されたシステムでは,直流装置はフィードバックで構成できます.そして,中央ブレーキユニットは,反発できない場合,DCバスに設定する必要があります.
掘削プラットフォームのリッチは,リフティングアプリケーションと同様の負荷特性があり,インバーターには開/閉ループベクトル制御,大きなスタートトルク,ゼロ速度ホバー機能深い井戸のプラットフォームでは, 1 つのマスターと複数のスレーブ同期制御を含む可能性があります.
リグの回転台は,トルクや部品が壊れるのを防ぐために,トルクを制限する必要があります.
2. 周波数変換駆動システム
石油掘削システムは,HD2000シリーズ水冷式周波数変換機を採用し,システム構成には:電源システム,23.2MWのリッチ1 メガワットの回転台,1 メガワットの3つの中央ブレーキ装置,水冷却システム,各インバーターユニットに対応するモーター,外部のブレーキレジスタ.ワッチユニットとターンテーブルユニットの電源ユニットは,1 の名乗電力を設計されています..4 メガワット
その 中 に は:
1システム全体は,電力網やディーゼル発電機で稼働できます.
22つの直流装置とすべてのインバーターユニット,ブレーキユニット
3ユニットキャビネットに3つのブレーキユニット
43つの泥ポンプを2つ引きずり,つまり,出力を600kWの2つの同軸モーターで並行して動かすことができる.
5. ウィンチAとウィンチBはマスター・スレーブモードで動作する.
6. ウインチとターンテーブルは,コードトレイモジュールで装備されています.
7水冷却システムはダブルポンプシステムを採用し,循環ポンプは動作中に任意に選択できます.
システムトポロジーは次のとおりである.
石油掘削の水冷多送電周波数変換機は,直流器とインバーターユニットを独立して制御するために8つのHCU20制御器を使用します.システム運用の信頼性を確保する主制御PLC,水冷蔵庫,ブレーキとコードディスクとの通信とステータス信号の送信を実現します.
その 中 に は:
1主制御PLCと各HCU20の間の通信は,プロフィネットバスまたはプロフィバスバスを選択できます.
2マスター・スレーブ制御モードは,リッチAとリッチBの間に実現されます.
3水冷蔵庫は,局所的に制御できるし,直線器1のコントローラによって遠隔操作できる.
4ブレーキユニットは,直線器2の制御装置と通信し,ブレーキユニットの状態情報は直線器2の制御装置に転送できます.またはブレーキユニットの故障リセットは,直線器2制御器を通して実現することができます.;
5泥ポンプはVFモードで動作し,ウィンチとターンテーブルはCLVC (コードプレートベクトル制御) で動作します.
6各HCU20コントローラには,バックアップのための十分なAI,AO,DI,DO信号インターフェースが装備されています.

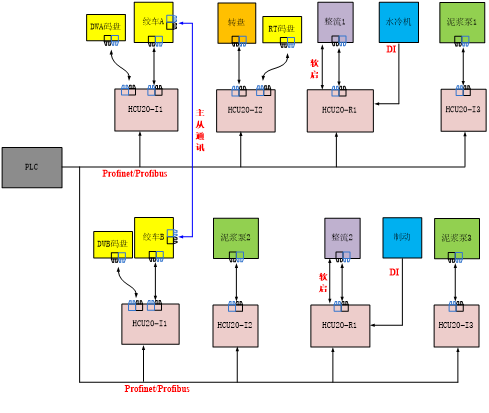

制御システムのトポロジーは次のとおりである.
