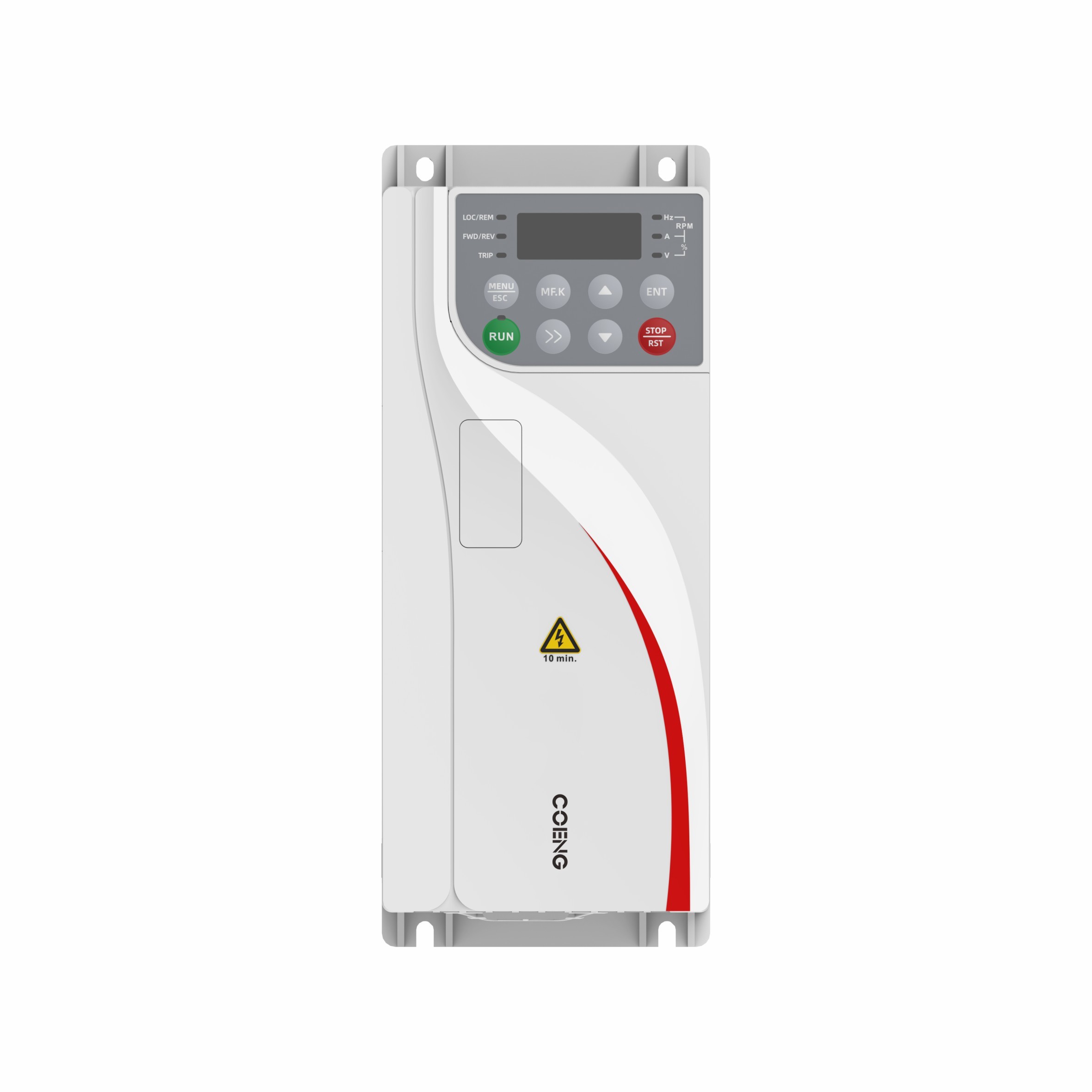

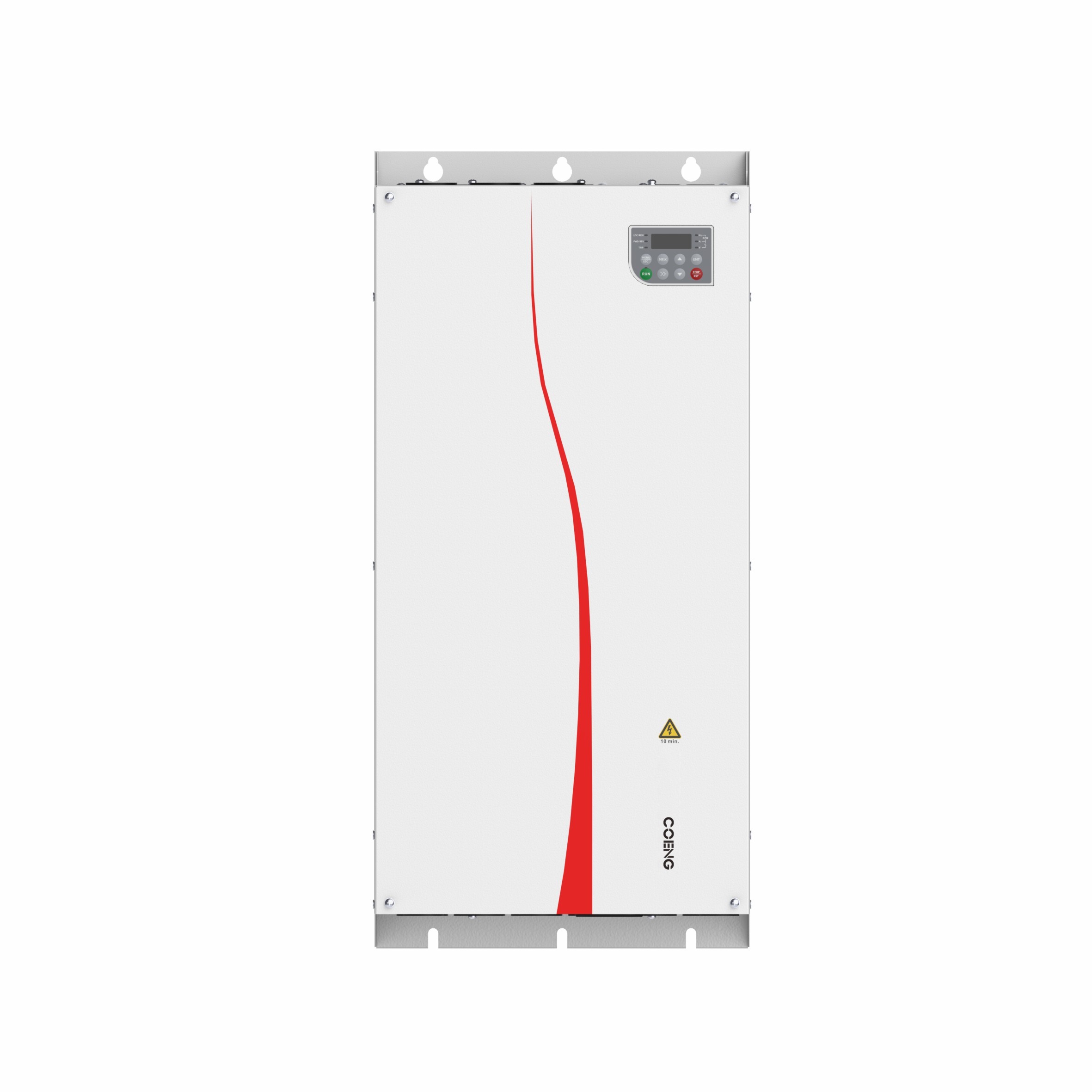

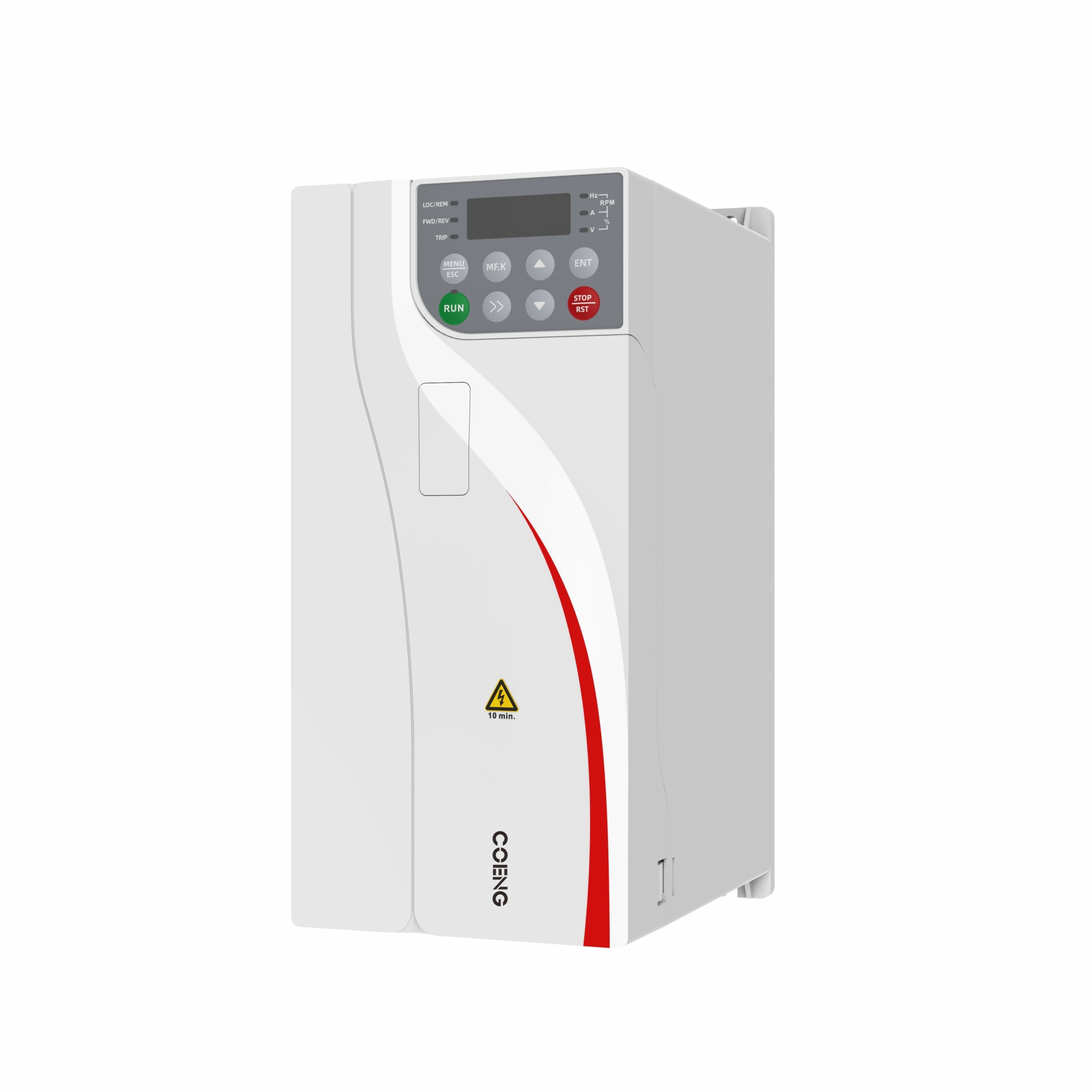

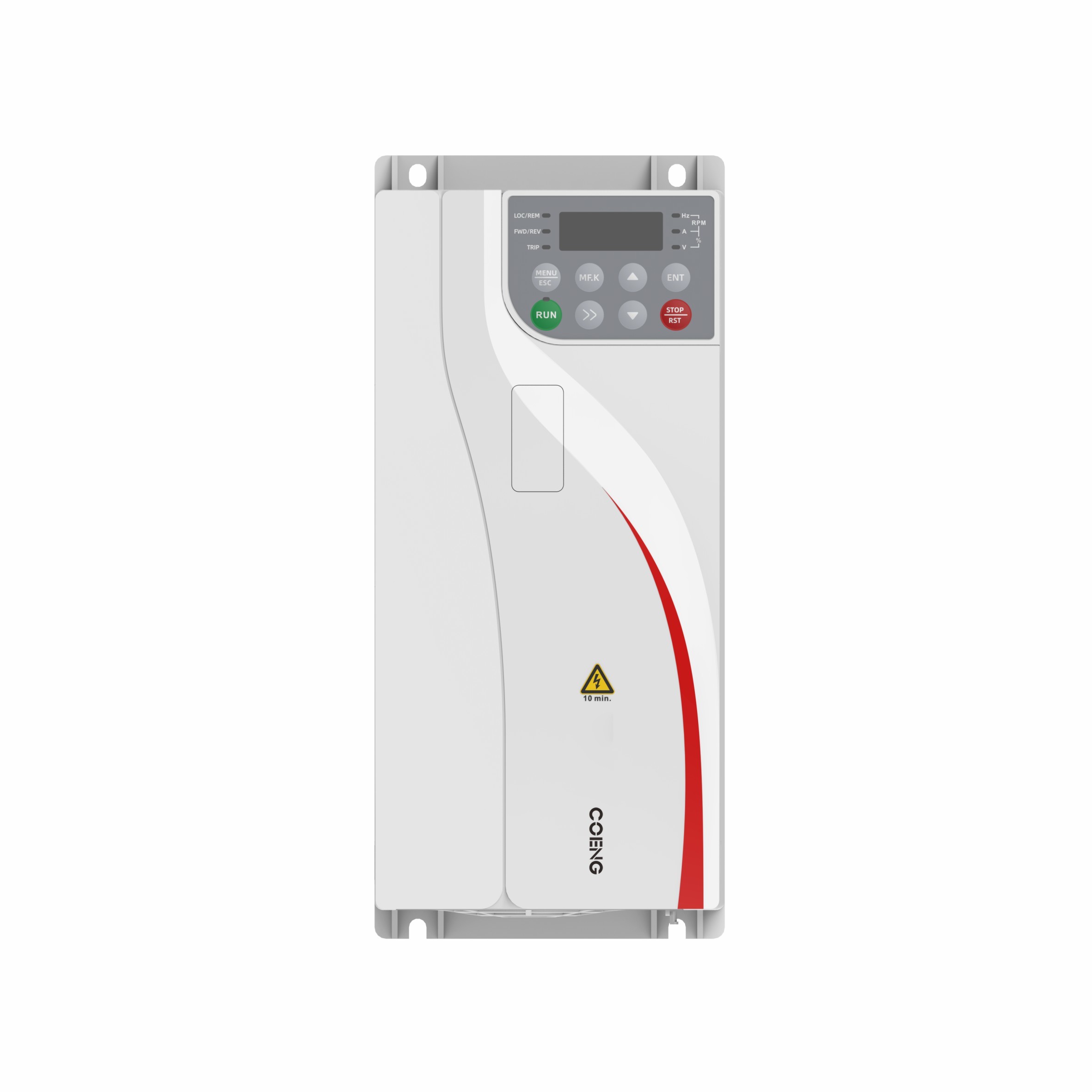

HV510 変速周波数駆動ベクトルインバーター VFD ベクトル周波数変換器
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | COENG |
| 証明 | EC |
| モデル番号 | HV510 |
| 最小注文数量 | 1 |
| パッケージの詳細 | カートン、合板の箱 |
| 受渡し時間 | 10-30working幾日 |
| 支払条件 | L/C,T/T,ウェスタンユニオン |
| 供給の能力 | 20000/セット |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 入力電圧 | 380V (-15%) - 480V (+10%),三相 | 入力電力の周波数 | (50Hz/60Hz) ± 5% |
|---|---|---|---|
| 入力電圧の不均衡 | ≤3% | 出力電圧 | 0V入力電圧 |
| 出力周波数 | 0Hzから1500Hz | 保護基準 | IP20 |
| 冷却方法 | 空気冷却 | 湿度 | 15%~95%,冷却がない |
| ハイライト | HV510 変頻ドライブ,ベクトルインバーター,VFDのベクトル頻度コンバーター |
||
製品の説明
HV510 高性能変数周波数駆動ベクトルインバーター VFDベクトル周波数変換器
変頻駆動ベクトルインバーター 製品説明

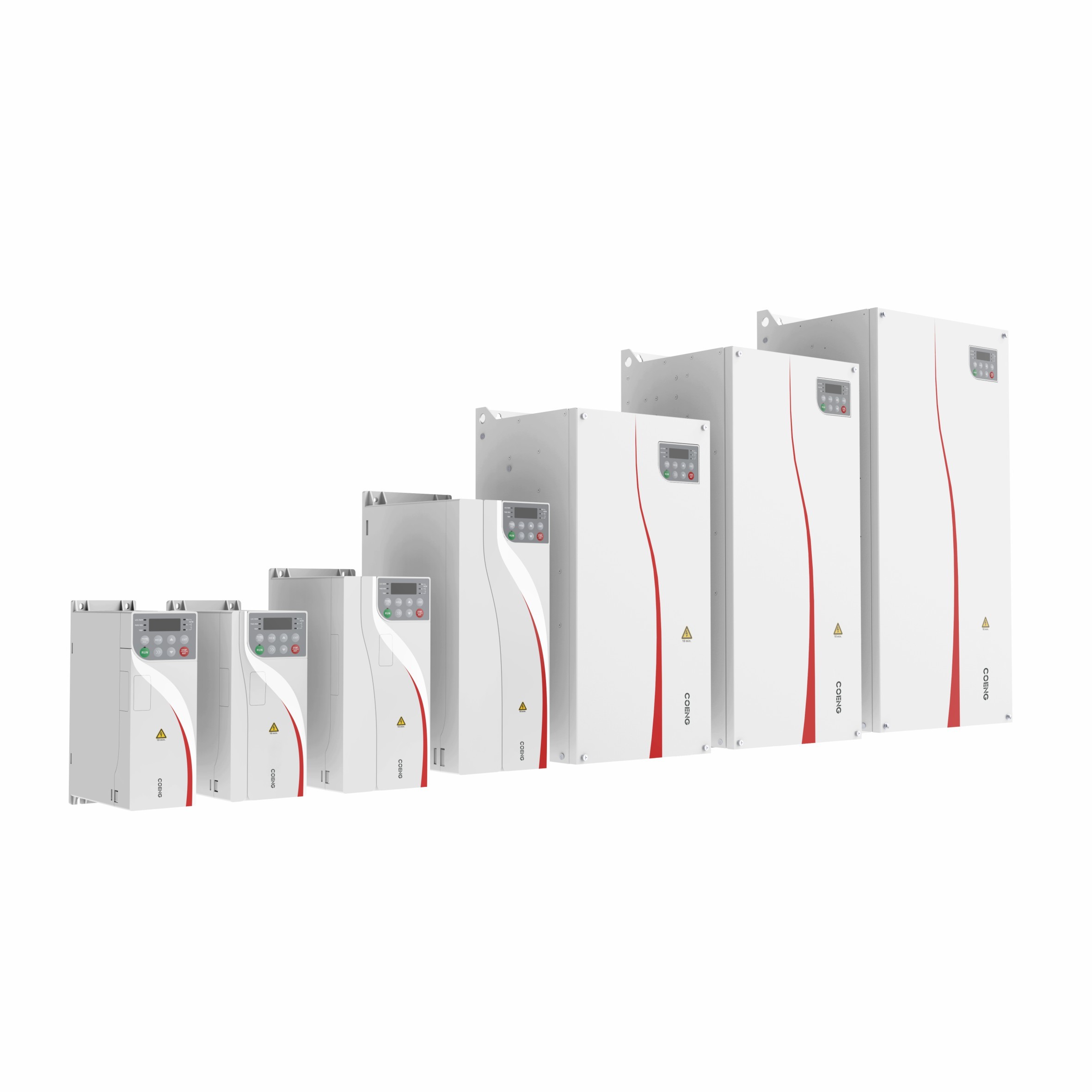

HV510シリーズの周波数インバーターは,高性能ベクトルインバーターの新世代です.新しい高性能オープン・ロックループベクトル制御技術を採用し,非同期モーターと永久磁石同期モーター制御ドライブをサポートする優れた性能,強化された性能,高電力密度の設計は産業性能を向上させる 製品の使いやすさ,信頼性,環境安定性,機能多様性応用環境におけるアプリケーションの柔軟性および他の利点により設計基準が向上し,設置スペースが最適化されていますHV510シリーズの周波数インバータは,高性能ベクトルインバーターの新世代です.新しい高性能オープン・ロックループベクトル制御技術を採用し,非同期モーターと永久磁石同期モーター制御ドライブをサポートする優れた性能,強化された性能,高電力密度の設計は産業性能を向上させる 製品の使いやすさ,信頼性,環境安定性,機能多様性応用環境におけるアプリケーションの柔軟性および他の利点により設計基準が向上し,設置スペースが最適化されていますユーザー体験を多くの面で改善します.
HV510シリーズの周波数インバーターは,金属工,リフティング,石油,機械工具,プラスチック,金属製品,紙製造,繊維品印刷,包装など
変頻駆動ベクトルインバーター技術仕様
|
テクニカル仕様 |
||
|
パワー |
入力電圧 (Uin) |
380V (-15%) - 480V (+10%),三相 |
|
入力電源 |
(50Hz/60Hz) ± 5% |
|
|
入力電圧 |
≤3% |
|
|
出力電圧 |
0V 入力電圧 |
|
|
出力周波数 |
0Hzから1500Hz |
|
|
コントロール |
エンジンの種類 |
アシンクロンモーター/パーマンマグネットシンクロンモーター |
|
制御モード |
V/F,OLVC (オープンループベクトル制御),CLVC (閉鎖ループベクトル制御) |
|
|
スピード範囲 |
1◎10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
スタートトルク |
VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz) |
|
|
トークの精度 |
ベクトル制御モードでは ≤±5% |
|
|
トークパルス |
ベクトル制御モードでは ≤±5% |
|
|
速度安定性 |
OLVC: 0.2% CLVC: 0.1% |
|
|
トークレスポンス |
ベクトル制御モードで ≤ 5ms |
|
|
加速/デセル |
0.0秒3200.0秒 0.0分3200.0分 |
|
|
トークアップ |
00.0%~30.0% |
|
|
過負荷能力 |
Gモデル: 150% 1分5分 180% 3秒5分 |
|
|
V/F曲線 |
直線型,多点型,V/F半分離モード,V/F完全分離モード |
|
|
入力周波数解像度 |
デジタル設定:0.01Hz アナログ設定:0.01Hz |
|
|
メイン |
加速/減速曲線 |
直線 S曲線 |
|
シンプルなPLC,多速基準 |
制御端末によってサポートされる 16 速度のセグメント |
|
|
自動電圧調節 (AVR) |
ネットワークの電圧が一定の範囲内で変動するときに自動的に出力電圧を恒定に保つ |
|
|
固定長度制御 |
固定長度制御 |
|
|
内蔵PID |
簡単に閉ループ制御システムを形成する |
|
|
複数モーターの切り替え |
2つのモーターパラメータの2セットで,2つのモーター間の切り替えを実現することができます |
|
|
仮想IO |
仮想DI/DOの8セットで,単純な論理制御が実現できます |
|
|
超電圧/超電流 スタンド制御 |
電流と電圧は,過剰電流と過電圧による頻繁な移動を防ぐために,動作中に自動的に制限することができます |
|
|
停電後再起動 |
インバータは,電源故障後に再び電源をオンにするときに自動的に動作することができます |
|
|
高速電流制限 |
常時 の 過電 障害 は 避け られ ます |
|
|
インプットと |
周波数参照モード |
キーボード,端末 UP/DOWN,マルチ参照,パルス参照,通信 |
|
アナログ入力端末 |
AI1,AI2:0V-10V/0 (4)mA-20mA |
|
|
デジタル入力端末 |
DI1-DI5,光隔離付きの 5つのプログラム可能なデジタル入力端末, 沈み込み/出力入力の両方に互換性があります. |
|
|
デジタル出力端末 |
オープン・コレクター出力 0V-24V 出力電圧範囲 50mA 電流負荷容量 |
|
|
アナログ出力端末 |
1チャネル 0V-10V/0(4)mA-20mA |
|
|
リレー出力 |
1チャネル形式C接触 NO+NC |
|
|
対応する |
通信プロトコル |
Modbus RTU (標準構成); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (オプション構成) |
|
使用 |
高さ |
≤1000m: 減速は必要ない; 1000-3000m: 100mあたり1%増加した電流減速 |
|
環境温度 |
-25°C~+40°C (40°C~55°Cの範囲で減熱することが許される) |
|
|
湿度 |
15%~95% 凝縮物がない |
|
|
振動 |
3M3,IEC60721-3-3 |
|
|
保存温度 |
−40°C−+70°C |
|
|
作業場所 |
直射日光,燃える気体や腐食性ガス,液体,導電性粒子などのない室内 |
|
|
選択用アクセサリー |
エンコーダーカード,通信拡張カード,IO拡張カード |
|
|
保護 |
短路,過電,過負荷,過電圧,過電圧,相損失,過熱,外部の故障などから保護する. |
|
|
設置方法 |
カビネットに設置する |
|
|
保護基準 |
IP20 |
|
|
冷却方法 |
空気冷却 |
|
変頻駆動ベクトルインバーター 製品特性
安全で信頼性がある
信頼性の高い構造設計
- 革新的な独立気道設計により,製品の熱消耗性能と環境適応性が向上します
- 本型デザインは,使用者のキャビネットの設置スペースを大幅に節約します
プロの熱設計
- 効率的で正確な熱シミュレーションプラットフォームソフトウェアを採用し,機械全体の熱信頼性を確保する
- 先進的な熱テストと検証技術と装置は,熱設計の理論的結果を効果的にテストします
厳格な温度上昇試験
- 機械全体の温度上昇試験は,厳格なフルロードとオーバーロード検証試験手順を採用
- 工場外の高温と負荷による老化,分散型デバイスの故障を効果的に防止し,傍受する
効果的な反干渉設計
- インバーターによって生成される高周波ハーモニックを効果的に抑制できるC3フィルター
- 地面への流出電流を効果的に減らすことができる
総合的な保護装置
- 超電圧,低電圧,超電流,相損失,超速度,ローターブロック,超負荷,モーター温度保護,地面への短回路.
- 欠陥の重さに応じて,早期警告,欠陥停止,継続的な操作を設定して,日常的な保守を容易にする.
優れたパフォーマンス
先進的なモーター駆動技術
- 高性能の電流ベクトル制御を達成するためにアシンクロンモーターとシンクロンモーターをサポートできる
- モーターパラメータ切換制御の2セットをサポートすることができます
- モーターの速度とトルクモードの制御をサポートできる
豊かな自己学習機能
- モーター制御の精度と応答速度を向上させるための正確なモーターパラメータ自己識別能力
- 異なるシナリオにおけるモーター識別ニーズをサポートするための多様で包括的な自己学習モード
完璧なブレーキ機能
- DCブレーキを起動・停止する機能のサポート
- 超興奮機能は,減速中にバス電圧の上昇を効果的に抑制し,頻繁な超電圧故障を回避することができます.
- すべてのシリーズは,設置スペースと電気コストを節約する,内蔵ブレーキユニットを持つことができます
強力な過負荷能力
- 超負荷能力が高く,極端な負荷条件下で長期にわたって信頼性の高い動作が可能
- 軽量過負荷容量: 1分間,電流の1.1倍,10秒間,電流の1.5倍
- 重重過負荷容量: 1分間の電流の1.5倍, 3秒間の電流の2倍
豊かな機能
拡張機能の多様化
- 通信カードオプション,さまざまな現在の主流通信プロトコルをサポートする: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP,など.
- エンコーダーカードオプション,インクリメンタルとリゾルバーエンコーダーワイヤリングをサポート
- I/O 端末カードのオプションは端末機能を豊かにします
- 外部キーボードオプションは,デバッグをより簡単にしてくれます
注:オプションのI/O端末拡張カードと通信拡張カードは,同じ拡張カードスロットにあり,同時にインストールして使用することはできません.
バックグラウンドの速速デバッグソフトウェア
- インバーターイベント記録と仮想オシロスコップ機能をサポート
- パラメータ編集と状態モニタリングをサポートし,デバッグと保守をより便利にします
高周波出力
- 輸出は1500Hzまで達し,高周波および高速モーターに適しています
特徴的なアプリケーションソフトウェア機能
- マスター・スレーブ制御: 2 つ以上のモーターのマスター・スレーブ同期制御に適しています.
- シンプルなPLC機能:最大16セグメントのタイムリングと固定速度サイクル操作を完了することができます.
- PID 機能: 恒常温度,恒常圧力,緊張などのプロセス制御のための閉ループシステムに適しています.
- 仮想 I/O: シンプルな内部の論理制御は,シンプルな設定で達成できます.
- 電源切断と再起動機能: インバータが稼働中に電源を消して再開すると,自動操作が実現できます
- 多モータースイッチング機能:スイッチング制御を達成するために2つのセットのモーターパラメータを格納することができます.
- ゼロサーボ機能: 閉ループ制御中に,エンジンはゼロ速度でロックされ,ゼロスピードの浮遊効果を達成できます.
- 振動周波数機能: 繊維および化学繊維加工機器に適しており,スピンドル巻きの質を向上させる
- ランダムPWM深さ:モーターの激しいノイズを改善することができます
- エンコーダの冗長操作: 閉ループ操作に適します.エンコーダが故障すると,自動的にオープンループ操作に切り替えます.
