400V 690V 1140V 1380V モーター駆動 VFD インバーター 汎用 モジュール

  • 400V 690V 1140V 1380V Motor Drive VFD Inverter Versatile Modular
起源の場所 中国
ブランド名 COENG
証明 CE
モデル番号 HD2000-C-10-2
最小注文数量 1
パッケージの詳細 木製の箱
受渡し時間 7-30working幾日
支払条件 L/C,T/T,ウェスタンユニオン
供給の能力 20000SETS/YEAR

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
シングル/マルチドライブ 柔軟なシステムで2~4つの四角を支えるユニット/キャビネット モジュール式設計 アプリケーションの柔軟性と包括的なシステム統合を可能にします
矯正装置 汎用的な電源変換のための基本/スマート/PWM直流装置 マックス 単位の電源 1400kW (空気冷却),2800kW (液体冷却)
電圧レベル 400V,690V,1140V,1380V マックス パラレル動作力 11200kW (空気冷却), 22400kW (液体冷却)
ハイライト

1380V モーター VFD インバーター

,

1380V ドライブ VFD インバーター

,

400Vモーター VFD
メッセージ
製品の説明
400V 690V 1140V1380V モーター駆動 VFD インバーター 複雑な駆動シナリオのための汎用モジュール設計

モーター駆動 VFD インバーター 説明

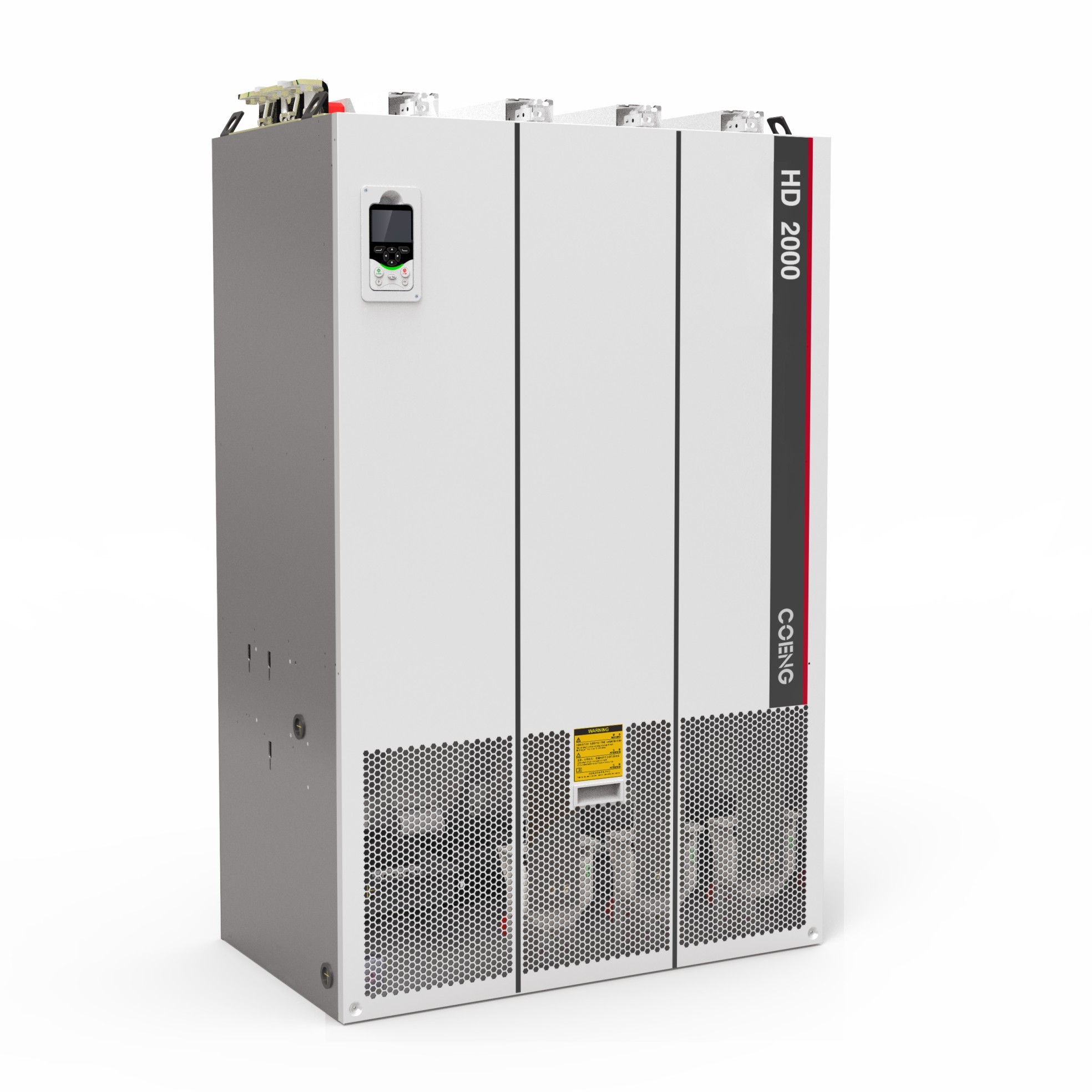

The HD2000 400V 690V 1140V1380V motor drive VFD inverter is a comprehensive power solution that encompasses single-drive AC-DC-AC variable frequency drive units and DC/AC common DC bus multi-drive motor drive units便利にキャビネットに詰め込まれています

単駆動のAC-DC-AC変頻駆動ユニットは,交流電流 (AC) を直流 (DC) に効率的に変換し,その後ACに変換するように設計されています.接続されたモーターの速度とトルクを正確に制御できるこれらのユニットは,個々のモーター制御を必要とするアプリケーションに適しています.



一方,DC/AC共通DCバス多駆動モーター駆動ユニットは,複数のモーターが同期的に動作する必要があるシナリオに最適化されています.これらのユニットは,多モーターのセットアップのためのコスト効率的でスペース節約のソリューションを提供します..



この2種類の駆動装置は,キャビネットに配置され,安装が簡単で環境要因から保護されています.この統合されたアプローチは,システム展開を簡素化し,保守とトラブルシューティングプロセスを簡素化します.

HD2000 400V 690V 1140V1380V モーター駆動 VFD インバーターにより,ユーザーは単駆動/多駆動システムの多用性と柔軟性から恩恵を受けることができます.様々な複雑なドライブシナリオを効率的に処理できるようにする.



モーター駆動 VFD インバーター仕様

逆転 定数入力電圧 4410Vdc780Vdc,650VDC1100VDC9488Vdc 2200Vdc
A:1488Vdc~2200Vdc
出力電圧 0 ~ 調整器のAC入力電圧
出力周波数 0~500Hz
スピード範囲 V/F:1:50 OLVC:1ビデオを撮った1:1000
速度安定性 OLVC:00.2% CLVC:0.01%
スピード変動 OLVC:00.2% CLVC:00.1%
スタートトルク OLVC:150% ((0.5Hz) CLVC:200% ((0Hz)
トーク制御 V/F:サポートされていないOLVC:サポートされているCLVC:サポートされています
トークの精度 OLVC:5% CLVC:5%
トルク応答時間 OLVC: 5ms CLVC: 5ms
速度応答時間 OLVC:100ms CLVC:100ms
ダイナミック・スピード・ドロップ・エクベランス OLVC:0. 5%*s CLVC:00.3%*s
環境条件 温度 -15°C ~ +40°C 減量なしで, +40°C ~ +55°C 減量適用
湿度 5%~95%のモン濃縮
高さ ≤4000m,減額は2000mから4000mまで適用される
メカニカルデータ 振動防止性能 IEC60721-3-3 に適合する:2002
保護レベル IP00 / IP20 / IP40
安全レベル UL 508C-2004 に適合する
冷却方法 空気冷却 水冷却
詳細な仕様 ダウンロード  HD2000 仕様.pdf


モーター駆動 VFD インバーターの利点

  • 汎用的な単駆動/多駆動システム:HD2000 400V 690V 1140V1380V モーター駆動 VFD インバーターは,単駆動または多駆動システムとして動作する柔軟性を提供します.異なるアプリケーション要件に適応できるように2つまたは4つの四角形で構成され,制御オプションが強化されます.



  • 応用柔軟性のためのモジュール式設計:HD2000 400V 690V 1140V1380Vモーター駆動 VFDインバーターのモジュール式設計により,さまざまなシステムに簡単にカスタマイズして統合できます.他のコンポーネントとシームレスな統合を可能にしますシステム全体の性能と適応性を向上させる.



  • 総合的な整直装置:HD2000 400V 690V 1140V1380Vモーター駆動VFDインバーターは,Basic,Smart,PWMオプションを含む整直装置を備えています.この包括的な選択は,精密で効率的なパワー変換を保証します特定のアプリケーションのニーズに合わせた



  • 高電力容量: 最大単機電力は1400kW (空気冷却) と2800kW (液体冷却) で,HD2000は高電力需要に対応できます.困難な条件下で信頼性の高い性能を提供.



  • 幅広い電圧範囲:HD2000は400V,690V,1140V,および1380Vを含む複数の電圧レベルをサポートします.この汎用性は,さまざまな電源システムと互換性を可能にします.異なる産業に適用性を拡大する.



  • 拡張可能な並行操作: HD2000 400V 690V 1140V1380V モーター駆動 VFD インバータは,高最大電源容量11200kW (空気冷却) と22400kW (液体冷却) で並行操作が可能.このスケーラビリティは複数のドライブを同期して操作し,システムのパフォーマンスと効率を向上させます.



  • モーター互換性: HD2000 400V 690V 1140V1380V モーター駆動 VFD インバータは,アシンクロンインダクションモーター,永久磁石同期モーター,そして同期抵抗モーターこの広いモーターサポートは,異なるモーター駆動アプリケーションとの互換性を保証します.



  • 先進制御モード:HD2000 400V 690V 1140V1380Vモーター駆動VFDインバータは,V/F,Closed-loopベクトル制御 (CLVC),Open-loopベクトル制御 (OLVC) を含む複数の制御モードを提供しています.これらの制御オプションは,正確なモーター制御と異なる運用要件のための最適化を提供します.



  • 効率的な冷却オプション:HD2000 400V 690V 1140V1380V モーター駆動 VFD インバータは,空気冷却 (標準構成) と液体冷却 (L) の両方で提供されています.この冷却モードの柔軟性により,効率的な熱消耗と様々な環境での信頼性の高い動作が保証されます.

モーター駆動 VFD インバーター 典型的な用途

400V 690V 1140V 1380V モーター駆動 VFD インバーター 汎用 モジュール 0

HD2000 400V 690V 1140V1380V モーター駆動 VFD インバーターは,その汎用的なシステム構成,モジュール式設計,包括的な直流装置,高容量,幅広い電圧範囲で顕著です拡張性効率的な冷却オプション.これらの利点により,複雑な駆動アプリケーションで信頼性と適応性が高い選択になります.
