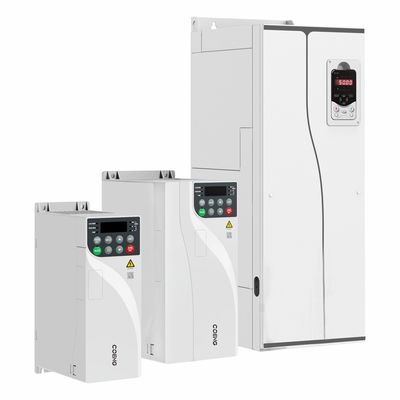

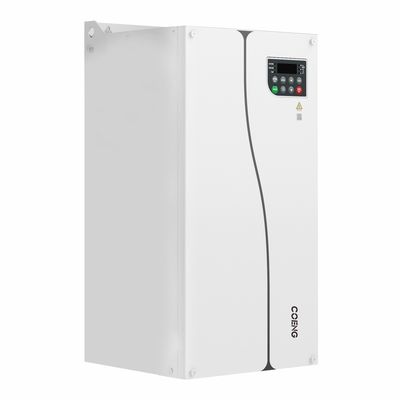

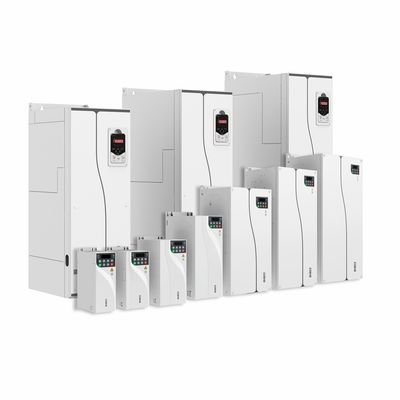

HV610 クレーン専用 VFD 周波数コンバータ クレーン用可変周波数ドライブ

製品説明
HV610 シリーズ周波数コンバータは、リフティング業界向けに開発された特別な周波数コンバータです。リフティング業界の顧客のアプリケーションニーズをより適切に満たすために、当社の製品はリフティングアプリケーションの観点に基づいており、揺れ防止制御と緩み防止保護を統合しています。 、スライディングフック保護、ブレーキ制御、減速度制限、負荷と速度、マクロパラメータ、その他の特殊機能が 1 つに統合されており、吊り上げ装置の信頼性、効率性、安全性、安定した動作が完全に保証されます。

HV610 シリーズ周波数変換器は、クレーン、鋳造クレーン、スチール コイル クレーン、電気ホイスト、グラブ マシン、一般クレーン、港湾クレーン、橋梁クレーン、タワー クレーン、鉱山機械、石油掘削リグ、その他の吊り上げタイプの荷重に広く使用できます。

製品の特徴
専門化の特徴
揺れ防止制御
・スプレッダーの走行速度を制御することでスプレッダーの振れ角度を制御し、スプレッダーの振れを抑え、スムーズな制御と効率的な運用を実現します。
負荷と速度
· 効率と安全性を考慮して、現在の負荷の変化に応じて装置の動作速度をリアルタイムに調整し、装置が最適な動作状態で動作できるようにします。
スライドフック保護
・ブレーキ時に滑りフックを検知し、モーター出力を制御してホバリングすることで滑りフックを保護し、事故を防止します。
減速度制限
・減速リミットと停止リミットの連携により、制御対象があらかじめ設定された安全領域に停止するため、簡単な位置決めを実現します。
ロープの緩み防止保護
・上昇時は一定速度で走行し、重量物の有無を検知します。重い物体が触れられたことを検知してゆっくり加速し、着実に上昇します。
操作レバー原点復帰検出
・電源投入時に操作レバーの状態情報を判断し、運転指令を受け付けるかどうかを選択することができ、電源投入後の初期の瞬時動作による危険を回避します。
マクロパラメータ
・昇降パラメータマクロ設定値に応じて、0：昇降機構、1：並進機構など、対応する昇降機構を選択可能
ブレーキ制御
・インバータの起動時と停止時に、周波数と電流を検出してブレーキを制御し、横揺れを回避し、システムの性能、安全性、安定性を向上させます。

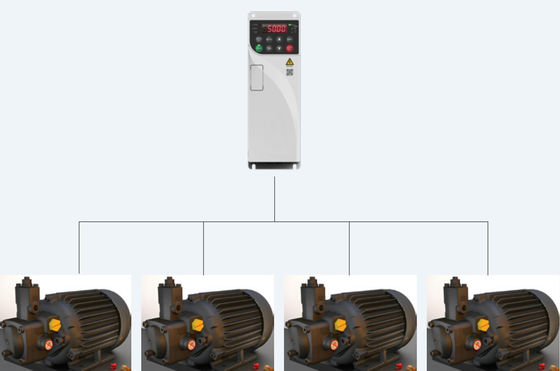

複数のモーターの切り替え
・内部で4セットのモーターパラメータをサポートし、コマンド切り替えにより4つの異なるモーターを駆動可能

高い信頼性
革新的な独立したエアダクト設計
・機械全体が独立したエアダクト設計となっており、敏感な部品がエアダクトから隔離されているため、製品の環境適応性が大幅に向上します。
· 塵や不純物がインバータ内部に侵入するのを効果的に防止し、電気的短絡や部品の損傷などによる故障を回避します。
熱設計コンセプトと専門的な熱シミュレーション解析
· 効率的かつ正確な熱シミュレーション プラットフォーム ソフトウェアを採用し、機械全体の熱信頼性を確保します。
· 高度な熱試験および検証技術と装置は、熱設計の理論的結果を効果的にテストします。
厳格な機械全体の温度上昇テスト
· 厳格な全負荷および過負荷検証テスト手順、および主要コンポーネントの厳格な温度上昇許容基準により、極端な負荷条件下での長期信頼性の高い動作に適合します。
・すべての製品は工場出荷前に高温負荷エージングを受けており、傍受装置の散在故障を効果的に防止し、工場出荷前に製品の品質を確保します。
絶縁保護塗料の自動スプレープロセス
· コンフォーマルアンチペイントの自動スプレープロセスを使用すると、さまざまな回路基板に応じてさまざまなスプレー戦略を設計でき、回路基板スプレーの均一性と製品バッチの一貫性を効果的に確保できます。

高い適応性
広い電圧範囲設計
・定格電圧：三相380V～480V
・入力電源周波数：（50Hz/60Hz）±5%
・許容電圧変動範囲：-15%Vac～+10%Vac
外部干渉が少ない
· 内蔵の C3 フィルタは、運転中にインバータによって生成される高周波高調波を効果的に抑制し、要件を満たします。欧州連合 EN61800-3 規格
· シンプルでフレンドリーな EMC 画期的な設計により、接地漏れ電流を効果的に低減できます。
構造設計
・ブックタイプのデザインで、従来比体積約40％削減
・機械全体の並列設置が実現可能

優れたパフォーマンス
総合的なモータードライブ技術
・三相非同期モータ、永久磁石同期モータの駆動制御をサポート
・V/F制御、開ループベクトル制御、閉ループベクトル制御をサポート
·サポート速度とトルクモード制御
·速度追従機能をサポートし、衝撃電流が小さくなります。
正確なモーター自己学習機能
・モータパラメータの自己学習を正確に行うことができ、運転やデバッグが容易になり、制御精度や応答速度が向上します。
・多彩なモータ自己学習機能（動的、静的、静的＋動的）を含む、総合的で豊富な自己学習機能
動的自己学習: 負荷自己学習は切断する必要があり、高い制御精度が要求される場合に適しています。
静的自己学習: 装置の設置後に動的自己学習を回避するために、モーターを負荷から分離できない状況に適しています。
包括的なモーター制御モード
・V/F制御モード
・オープンループベクトル(OLVC)制御モード
・クローズドループベクトル(CLVC)制御モード
始動トルクが大きい
・オープンループベクトル(OLVC)：0.5Hz/150%
・クローズドループベクトル(CLVC)：0Hz/200%
高い過負荷容量
· 過負荷容量: 150% 定格電流 (60 秒)、180% 定格電流 (10 秒)

便利なデザイン

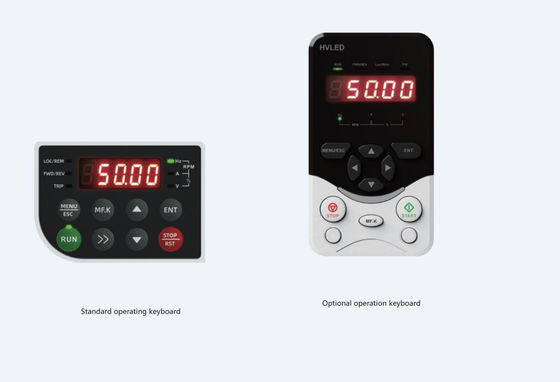

キーボードの操作
・110kW以下の標準機はLEDキーボード内蔵出荷となり、外部配線には対応しておりません。 132kW以上の標準機には外部配線対応のLEDキーボードを内蔵しています。
・110kW以下のキーボード外部入力には独立したLEDキーボードを搭載可能
・操作キーボードにはパラメータのデバッグ、動作状態のモニタリング、起動・停止制御、パラメータのコピーなどの機能があります。
多彩な拡張機能
・オプションの拡張通信カードは、Profibus-DP、Profinet IO、CANopen、Modbus TCP/IP、Ethercat、EtherNet/IP、その他のバス通信をサポート（SLOT1拡張カードスロット）
・オプションで各種コードプレートインターフェースカード対応（SLOT2拡張カードスロット）
· I/O ターミナル拡張カードのオプションのサポート (SLOT1 拡張カード スロット、詳細については「オプションのアクセサリ」ターミナルの説明を参照)
注：オプションのI/Oターミナル拡張カードと通信拡張カードは同じ拡張カードスロットに搭載されており、同時に装着して使用することはできません。
さまざまなアプリケーション機能をサポート
・周波数変換器の起動時と停止時にモータ保持ブレーキを制御可能
・制御端子により16速運転を実現する多段速度制御機能
· ゼロサーボ機能、モーターは CLVC モードでゼロ速度位置ロックを実現できます。
· ランダムな PWM 深さにより、モーターの耳障りなノイズを改善できます。
・エンコーダ故障時に自動でOLVC動作に切り替わるエンコーダ冗長動作モード
バックグラウンドクイックデバッグソフトウェア
・モニタリング機能、パラメータ編集機能などによりデバッグやメンテナンスが便利になります。
・イベント記録と障害記録をサポートし、障害を目立たなくします。
確実なブレーキ機能
・直流ブレーキ機能付
・全シリーズブレーキユニットを標準装備
· 制動抵抗器を増やすと、より良い制動効果が得られると同時に、ユーザーの電気設置スペースと電気コストを節約できます。


技術仕様
