すべての製品

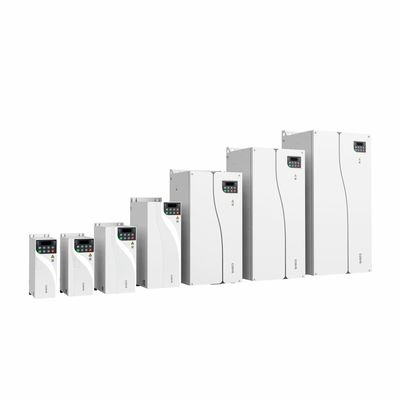

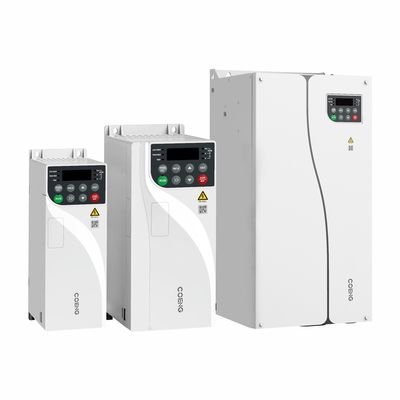

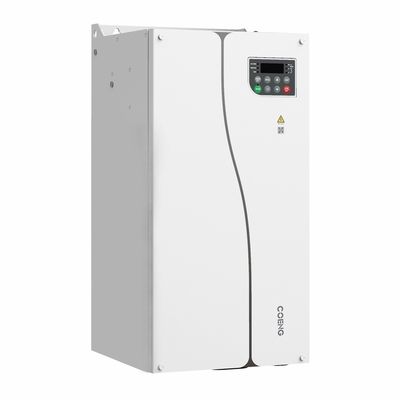

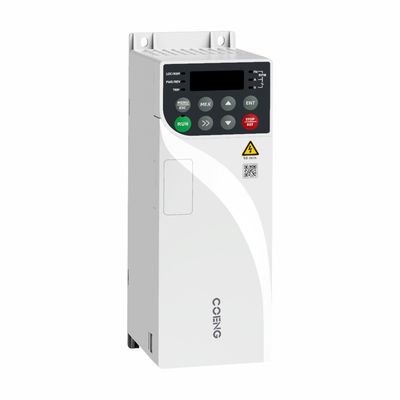

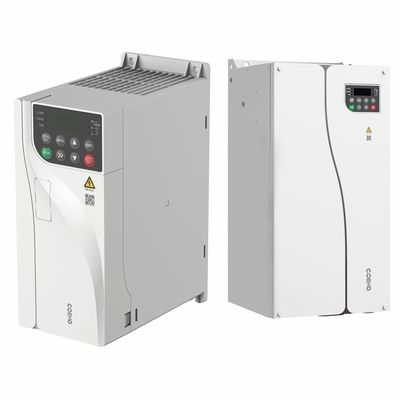

HV350 一般用途 0.4kW から 500kW 変速周波数インバーター モーター駆動 ベクトル周波数インバーター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | COENG |
| 証明 | CE |
| モデル番号 | HV300 |
| 最小注文数量 | 1 |
| パッケージの詳細 | 木製の箱 |
| 受渡し時間 | 10-30working幾日 |
| 支払条件 | L/C,T/T,ウェスタンユニオン |
| 供給の能力 | 20000SETS/YEAR |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| パワー範囲 | 0.4kW~500kW | 入力電圧 Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| 入力頻度 | 50Hz/60Hz±5% | 通信インターフェース | RS485,RJ45 |
| 通信プロトコル | MODBUS RTU | 湿度 | <90% RH 凝縮しない |
| 操作の温度 | -20°C~+40°C (40°C~55°Cでの降温で動作する) | ||
| ハイライト | 500kWベクトル頻度インバーター,0.4kWベクトル周波数インバーター,0.4kWから500kWの変頻インバーター |
||
製品の説明
HV300 一般用途 0.4kWから500kW 変速周波数インバーター 共通モーター駆動 ベクトル周波数インバーター
変頻インバーター製品説明
HV350シリーズインバータは,新しく開発された汎用ベクトルインバータである.先進的なオープンループおよび閉鎖ループベクトル制御技術を採用し,非同期モーター駆動制御をサポートする.豊富なソフトウェア機能の設計原則について拡張性,通信機能,操作の容易さにより,このインバーターはより小さな容量で,より高い性能と信頼性を備えています.
変頻インバーター製品の特徴
インテリジェント IGBT モジュールの熱保護設計
- 組み込みダイナミック・ジャンクション温度モデル,リアルタイムでIGBTジャンクション温度をモニターする.
- 特殊なショート回路と 保護技術による回路で システムの安全性を保護します
- 超電流保護のリセットを遅らせ,超電流を抑制する
アダプティブなIGBT駆動制御安定設計
- 信頼性の高い自社開発のIGBTモジュール安定設計プラットフォーム
- IGBTの開/閉プロセスの主要なパラメータを取得し,IGBT駆動ボードの機能と性能を評価することができる.
- IGBTモジュール設計の合理性を評価し,製品の電源システムの設計が安全で信頼性があることを保証し,電源システムの安定した動作を保証することができる.
パワフルなPCツール HVManager,プログラミング,設定,デバッグ,モニタリング,その他の機能を提供
- VFDの状態をリアルタイムに監視する
- パラメータ設定機能が包括的で,ユーザが簡単にデバッグできます.
すべてのシリーズにはEMCフィルタが組み込まれています (ユーザーは選択できます)
- 使用者は画像の短いシートでEMCフィルターを離線することができます. 主にRCDの設置を必要とする状況で使用され,漏れ電流は30mA未満です.
機能モジュール式設計は,ヨーロッパモデルと日本のモデルの両方の利点を持っています
- 日本製のモデルのように設定が簡単で ヨーロッパ版のモデルのように機能拡張が強くなっています
- RS485インターフェースと,オプションのA,BインターフェイスとRJ45インターフェイス
4kW以上のモデルでは,標準として DC 原子炉を構成しています.
- 流動の歪み率を50%減らす
- グリッドからの衝撃を阻害して 直線橋を守ろう
- 入力側の電力を増やす
- VFDの全体的な効率と熱安定性を高める.
- VFDへの入力側より高いハーモニックの影響を抑制し,外部伝達と放射線干渉を減少させる.
プロフィーブス コミュニケーション
- コミュニケーションの便利な設定
- 環境に適した適応力
- 5つのPPOデータ通信形式 (PPO1~PPO5) をサポートする.
内蔵 強力な論理と算数モジュール,特別な機能のためのカスタムDIYをサポート
- シンプルなPLCを組み込み,制御端末をカスタマイズし,ユーザは特別な要求に応じて操作モードを設計することができます.
機能コードによって,DI端末の漏れとソースモードを設定することができます
- DI入力共通ポートは0Vまたは24Vを選択できます.工場デフォルト値は0Vです.ユーザーはパラメータP09を設定して選択できます.21P09.21 = 0 は,共通ポートが 0V,P09.21 = 1 は,共通ポートが 24V を意味します.
内蔵PID制御モジュール
- 温度,圧力,流れ,その他の信号の密閉ループ制御を実現し,生産の安定性と精度を高めます.
ベクトル制御モードで 2 つの異なるモーターを動かすことができます
- モーターパラメータの2つのセットを保存することができ,コストを節約し,スペース占有を減らすために,同時に2つのモーターを実行する必要のない状況で柔軟性を切り替えることができます.
典型的な応用
油田のポンプ装置
- 技術上の利点: 幅広い電圧範囲,厳しいグリッドへの適応性 低電流,スムーズな速度,グリッドへの小さな影響 組み込みEMCフィルター,標準設定DC原子炉,低放射線
鉄鋼工場 冷式サーグ
- 技術的優位性:高過負荷能力,高速応答能力.鋼鉄工場の高温および高保護要件に適応.プロフィブスDPネットワークをサポートする.
鉄鋼工場のローラー
- 技術的優位性: 加速と減速の操作に適応し,長期間の連続操作.鉄鋼工場の高温と高保護要件に適応 サポート プロフィブス DPネットワーク.
変頻インバーターの技術仕様
| 入力/出力 | 入力電圧 U | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| 入力頻度 | 50Hz/60Hz±5% | ||
| 最大供給不均衡 | ≤3% | ||
| 出力電圧 | 0V ~ Uin | ||
| 出力周波数 | 0Hz ~ 300Hz | ||
| パワー範囲 | 0.4kW ~ 500kW | ||
| メイン制御性能 | 圧力の制御 | V/F,OLVC (オープンループベクトル制御) | |
| 速度を調整する | 1100 (OLVC), 1:50 (V/F) | ||
| スタートトルク | 0.5Hz: 150% (OLVC),1Hz: 150% (OLVC) | ||
| トークの精度 | ≤5% (OLVC) | ||
| トークパルス | ≤2% (OLVC) | ||
| 安定した動作速度 精度 | ≤1% n0 (名値条件) | ||
| 決議 | 00.01Hz (数字),0.1%×最大周波数 (アナログ) | ||
| トルックブースト | 0.1s ~ 3600min | ||
| トルックブースト | 00.1% ~ 30.0% | ||
| 過負荷 | E,Gタイプ: 150%の電源出力,1分Pタイプ: 110%の電源出力,1分 | ||
| V/F | 4種類:V/F (ユーザがプログラムできる) とランプ (2.0パワー,1.7パワー,1.2パワー) | ||
| DCブレーキ | 注入頻度: 0.0% ~ 100.0% 最大頻度 注入電流: 0.0% ~ 300.0% 定数電流 注入時間: 0.00s ~ 60.00s | ||
| ダイナミックブレーキ | 22kW以下のモデルには,ブレーキユニットが組み込まれています.ブレーキ速度は0.0%~100.0%です. デフォルト動的ブレーキ直流電圧:390V (220V電圧レベル製品) 780V (380V電圧レベル製品) 1125V (690V電圧レベル製品) |
||
| ジョギング | ジョギング周波数: 0.00Hz ~ 最大周波数 ジョギング加速率: 0.1s ~ 600.0s ジョギング間隔時間: 0.1s ~ 600.0s |
||
| プリセット | 16 予備の速度 (制御端末によって決定) | ||
| AVR | 入力電源電圧が変化したとき,モーターの出力電圧 V/F を維持する. | ||
| 特別制御機能 | 内蔵PID | 簡単に閉鎖ループ制御システムを構築 | |
| PMSM ソフト・スタート・グリッド・タイ・機能 | PMSM (永久磁石同期モーター) をグリッド周波数に駆動すると,スイッチは,現在の影響なしにグリッドから電源を取得するために動作し,VFDは実行を停止します | ||
| 機能ブロック | 2つのプログラム可能な論理制御ブロック,1つのプログラム可能なバイナリー-デシマル変換ブロック,2つのプログラム可能な比較ブロック,3つのプログラム可能な算数ブロック,高度な機能を開発しやすい | ||
| 入力/出力機能 | 参考資料 | 数字:キーボード,UP/DOWN端末,事前に設定された速度,パルス,通信 | |
| アナログ: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| 動作モード | キーボード,制御端末,通信 | ||
| デジタル入力端末 | DI1 ~ DI7: 7つの方法プログラム可能な端末,pos. と nega. は論理的なオプションであり,DI6はパルス入力として設定できます,0Hz ~ 60Hz;DI7は高周波パルス入力 (1kHz ~ 50.0kHz) または PTC サーミストールの入力 | ||
| デジタル出力端末 | DO1 ~ DO2: 2つの方法プログラム可能なデジタル出力端末,最大出力電流: 50mA (各方向),DO2は出力パルス (0.1kHz ~ 50.0kHz) と出力PWM (10kHz) の端末であることができます | ||
| アナログ出力端末 | AO1: プログラム可能なアナログ出力端末,0V〜10V,04mA~20mA. | ||
| リレー出力 | 2つのプログラム可能な正常開放リレー,コンタクターのデータ:AC250V/2A (COSφ=1),AC250V/1A (COSφ=0.4),DC30V/1A | ||
| コミュニケーション | インターフェース | RS485,RJ45 | |
| 議定書 | モッドバス RTU | ||
| 環境 | 高さ | 1000m,1000m~3000m,100mあたりの 1%の電流減速 | |
| 操作温度 | -20°C~+40°C (40°C~55°Cでの降温で動作する) | ||
| 湿度 | <90% RH,冷却しない | ||
| 振動 | <5.9m/s2 (0.6g) | ||
| 貯蔵温度 | -40 °C~+70 °C | ||
| 運用環境 | 室内では,直接太陽光が当たらない,燃えやすい,腐食性ガスや液体がない,電気を伝導する材料で汚染されない | ||
| オプションモジュール | HV232,HVUSB,Profibusモジュール,キーボードパレット,HVマネージャー (PCツール),三相電圧検出モジュール | ||
| 保護機能 | 超電流,超負荷,超電圧,超電圧,超熱,超熱,超外出など | ||
| 効率性 | 1.5kW以下: ≥89% 2.2kW~22kW: ≥93% 30kW以上: ≥95% |
||
| マウント方法 | キャビネットの設置,パネルを通して,表面のマウント | ||
| 侵入防止 | IP20,IP21 (オプションの装置を追加することで) | ||
| 冷却方法 | 220V/0.4kW ((0.5hp) モデルは自然冷却,他の強制的な空気冷却 | ||
