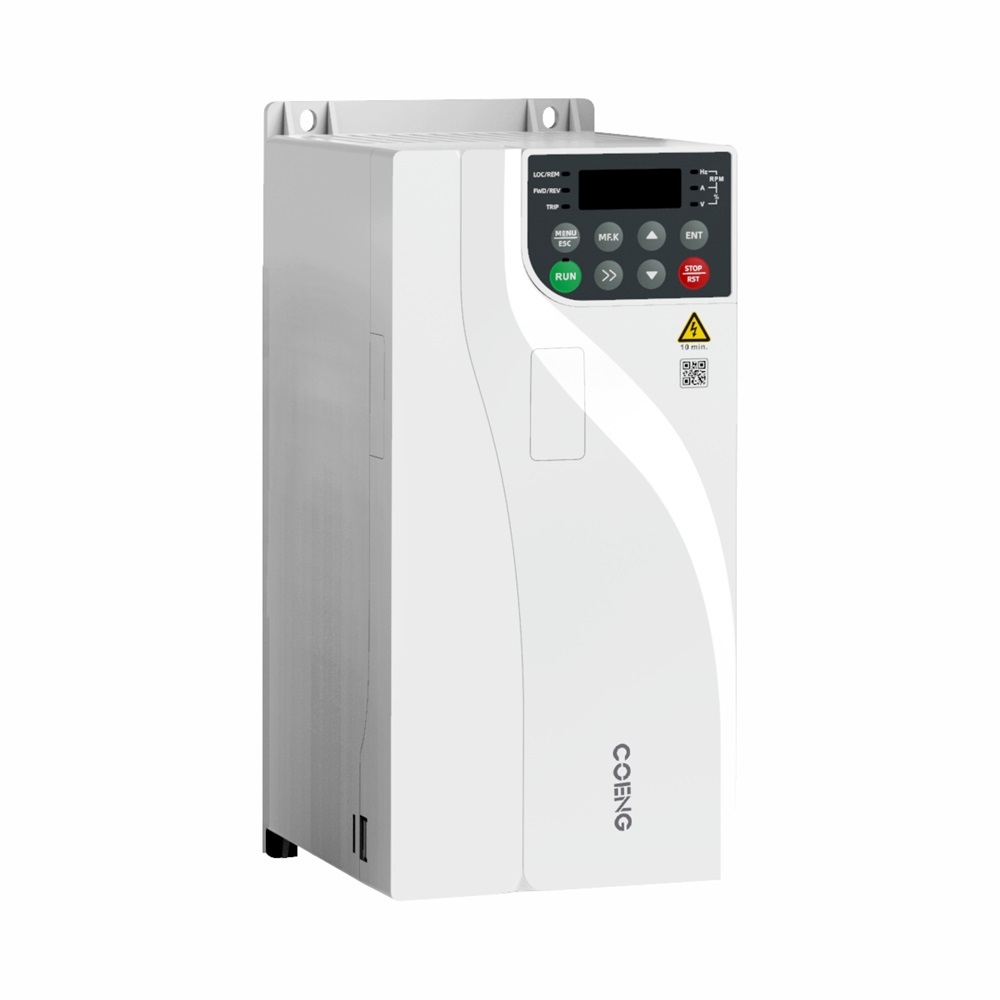

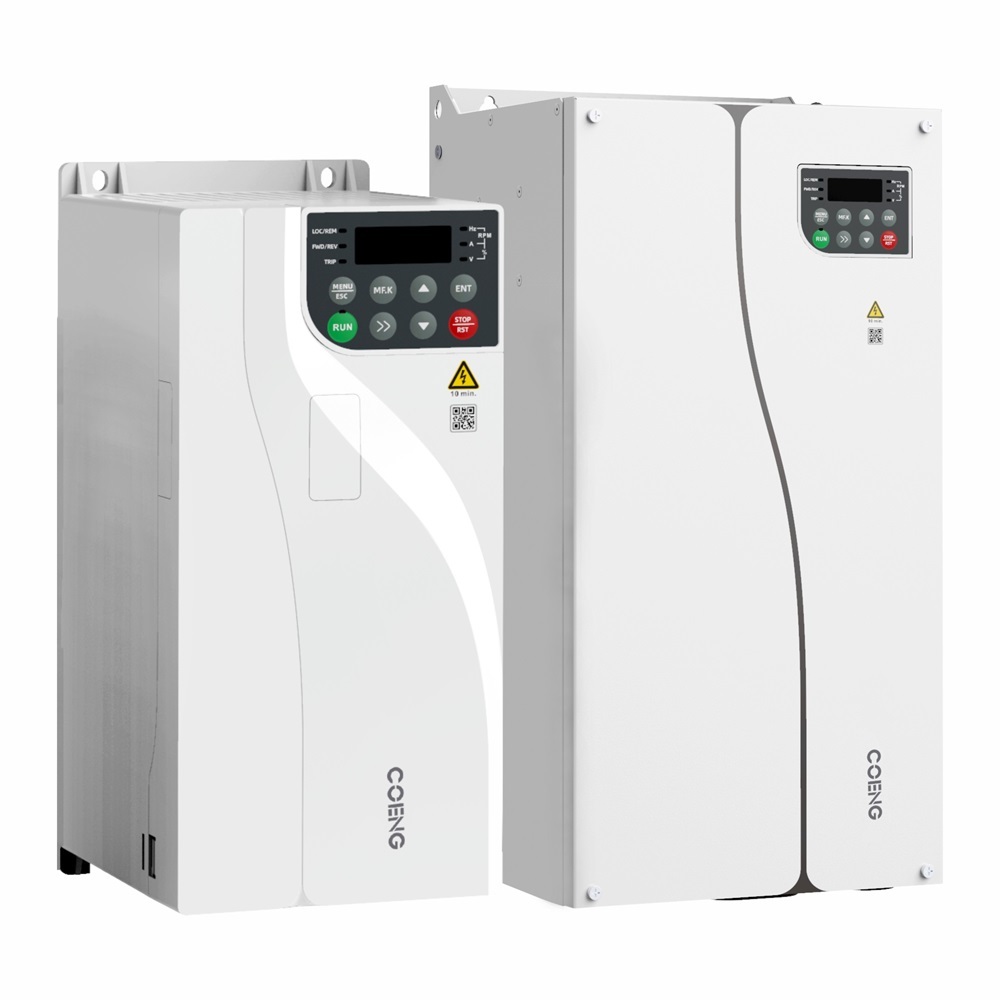

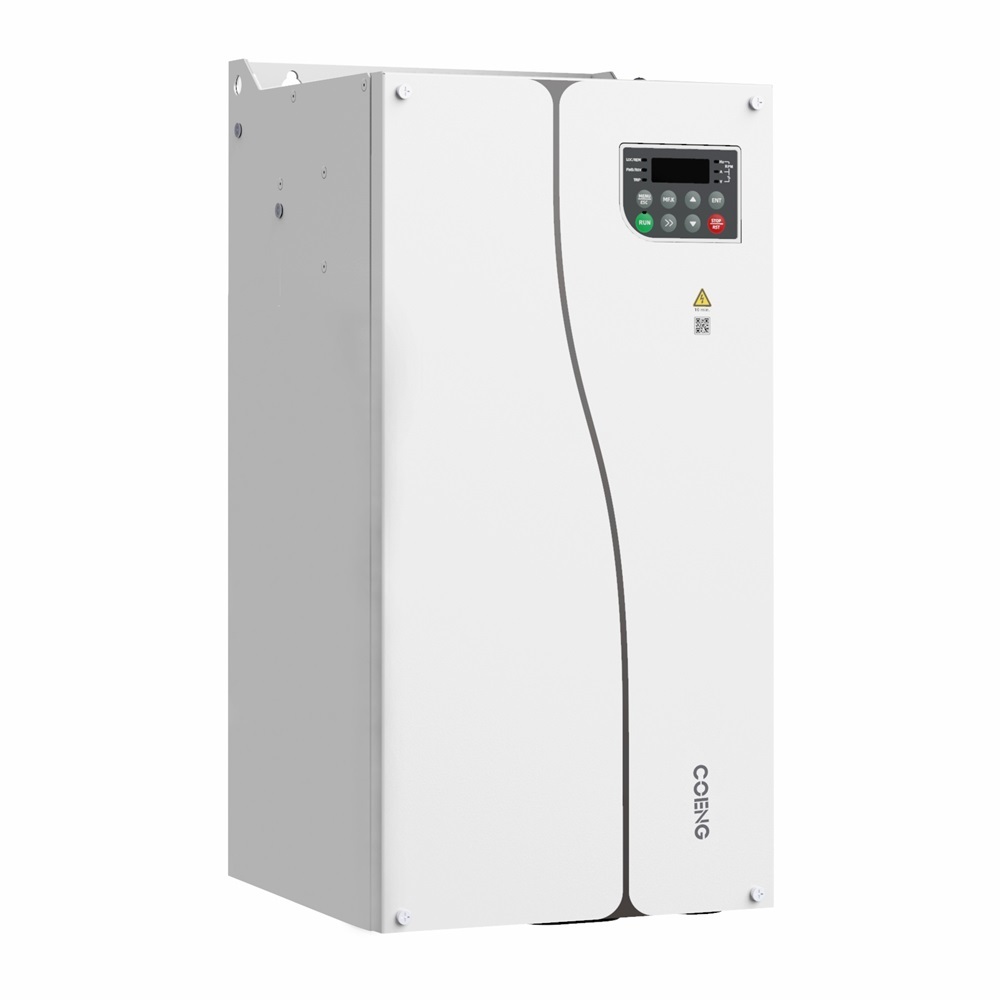

HV350シリーズ 3相 VFD インバーター PID制御
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | COENG |
| 証明 | CE |
| モデル番号 | HV350 |
| ドキュメント | HV350.xlsx |
| 最小注文数量 | 1 |
| パッケージの詳細 | カートン、合板の箱 |
| 受渡し時間 | 10~30 営業日 |
| 支払条件 | L/C、T/T、Western Union |
| 供給の能力 | 20000SETS/YEAR |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 入力電圧 | 入力電圧: 380V (-15%) から 480V (+10%) 段階:三相 | 入力周波数 | 50Hz/60Hz ±5% |
|---|---|---|---|
| 出力電圧 | 0V~入力電圧 | 出力周波数 | 0°600Hz |
| マスター制御モータータイプ | アシンクロンモーター | マスター制御速度範囲 | 1◎10 V/F:1:100 OLVC:1:1000 CLVC |
| マスター制御モード | V/F,OLVC (オープンループベクトル制御),CLVC (閉鎖ループベクトル制御) | ||
| ハイライト | 3相VFDインバーター,コントロール付きベクトル周波数変数器,HV350シリーズ VFDインバーター |
||
製品の説明
PID制御と高トルク性能を備えた三相VFDインバータ
主な仕様
| 属性 | 値 |
|---|---|
| 入力電圧 | 380V (-15%) ～ 480V (+10%) 相：三相 |
| 入力電源周波数 | 50Hz/60Hz ±5% |
| 出力電圧 | 0V～入力電圧 |
| 出力周波数 | 0～600Hz |
| 主制御モータータイプ | 非同期モーター |
| 主制御速度範囲 | 1:10 V/F；1:100 OLVC；1:1000 CLVC |
| 主制御モード | V/F、OLVC（オープンループベクトル制御）、CLVC（クローズドループベクトル制御） |
製品概要
HV350シリーズインバータは、Hopewind Electricが新たに開発した汎用ベクトルインバータです。非同期モーター駆動制御のための高度なオープンループ制御技術を特徴とし、拡張性、通信機能の強化、操作の簡素化を実現しています。
性能特性
- 高い信頼性：独立したエアダクト設計、熱シミュレーション技術、厳格な試験手順、および三防塗装プロセス
- 高い適応性：広い電圧範囲（380V-480V）、内蔵C3フィルタ、コンパクトなブック型設計（従来のモデルより40%小型化）
- 優れた性能：V/F制御、オープンループベクトル制御、および包括的なモーター自動調整機能をサポート
- さまざまな拡張機能：オプションのI/O端子拡張カードと、複数のバス通信（Profibus-DP、CANopen、Modbus TCP/IPなど）のサポート
- 業界固有の機能：内蔵ブレーキユニット（モデル≤22kW）、プロセスPID制御、ウォブル機能、ノイズ低減のためのランダムPWM深度
- 自律的な迅速デバッグ：バックグラウンドソフトウェアサポート、イベントログ、および障害記録
技術仕様
電源入力/出力：三相380V (-15%) ～ 480V (+10%)
制御性能：起動トルク150%（0.25Hz）、トルク精度±5%、速度安定性0.2%
主な機能：16速セグメント制御、自動電圧調整、内蔵PID、マルチモーター切り替え
I/O端子：5つのプログラマブルデジタル入力、高速パルス入力（100kHz）、アナログ出力
通信：Modbus RTU標準、オプションのProfibus-DP、CANopen、EtherNet/IP
環境：動作温度 -25℃～+55℃、IP20保護、空冷

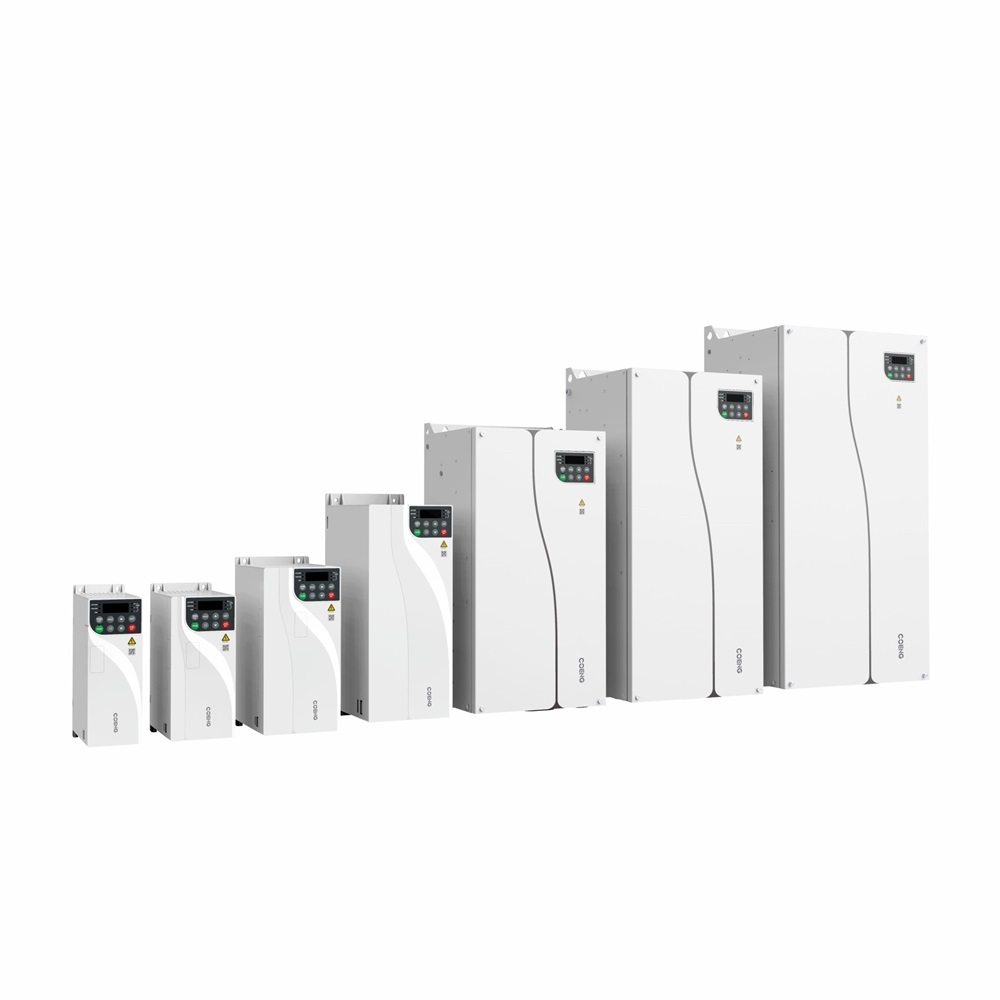

モデル選択
定格電圧：三相380Vac（323V～528Vの動作電圧範囲に適しています）
| モデル | 高負荷 | 軽負荷 | フレームタイプ |
|---|---|---|---|
| HV350-4T0.75G/1.5PB | 0.75 | 2.5 | 1.5 | 4.2 | FA |
| HV350-4T1.5G/2.2PB | 1.5 | 4.2 | 2.2 | 5.8 | FA |
| HV350-4T2.2GB | 2.2 | 5.8 | - | - | FA |
| HV350-4T4G/5.5PB | 4 | 9.5 | 5.5 | 13 | FB |
| HV350-4T5.5GB | 5.5 | 13 | - | - | FB |
| HV350-4T7.5G/11PB | 7.5 | 17 | 11 | 25 | FC |
| HV350-4T11GB | 11 | 25 | - | - | FC |
| HV350-4T15G/18PB | 15 | 32 | 18.5 | 38 | FD |
| HV350-4T18G/22PB | 18.5 | 38 | 22 | 46 | FD |
| HV350-4T22GB | 22 | 46 | - | - | FD |
| HV350-4T30G/37P(B) | 30 | 60 | 37 | 75 | FE |
| HV350-4T37G/45P(B) | 37 | 75 | 45 | 91 | FE |
| HV350-4T45G/55P(B) | 45 | 91 | 55 | 125 | FE |
| HV350-4T55G/75P(B) | 55 | 125 | 75 | 150 | FF |
| HV350-4T75G/90P(B) | 75 | 150 | 90 | 180 | FF |
| HV350-4T90G/110P(B) | 90 | 180 | 110 | 210 | FG |
| HV350-4T110G/132P(B) | 110 | 210 | 132 | 250 | FG |
